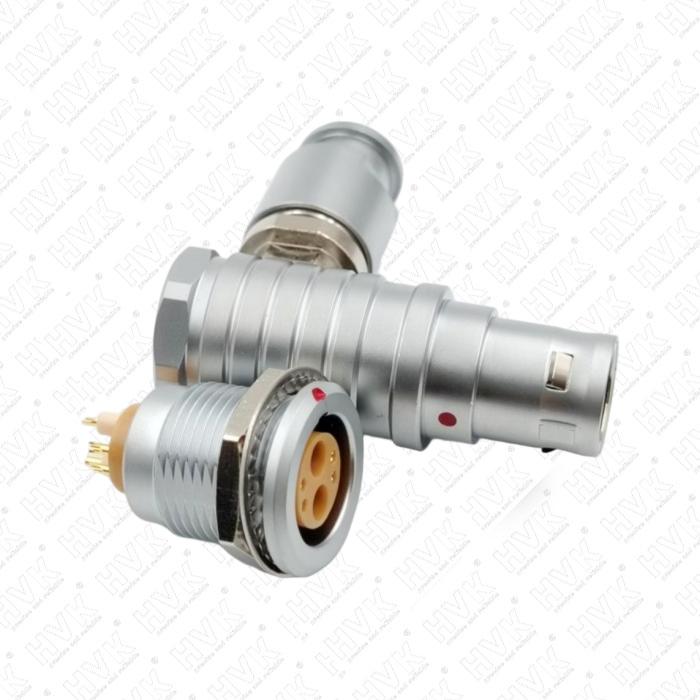

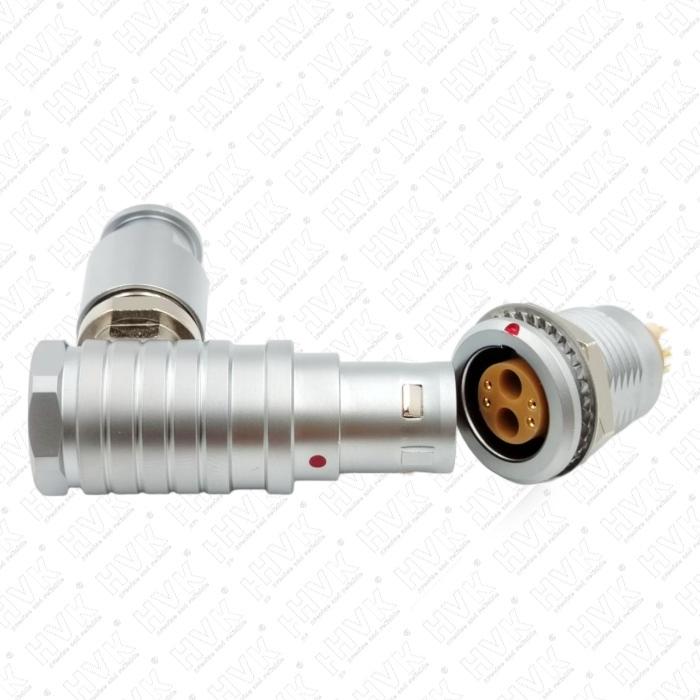

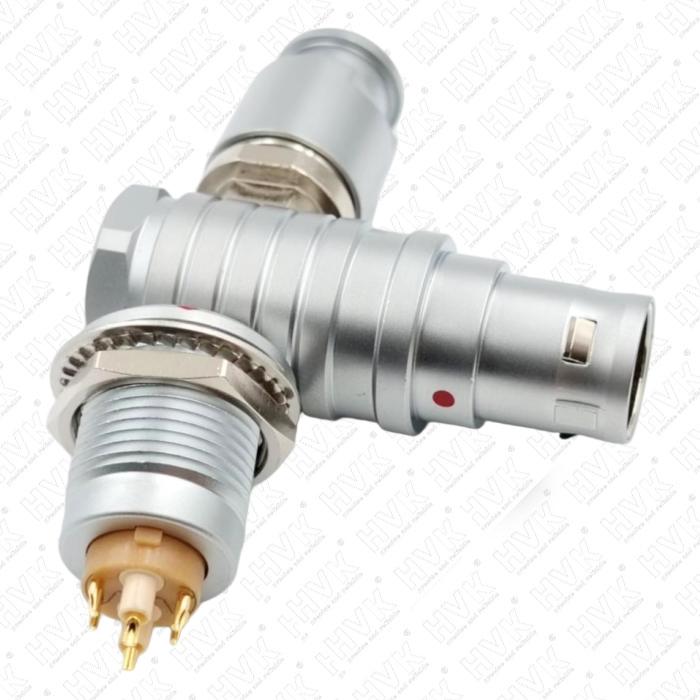

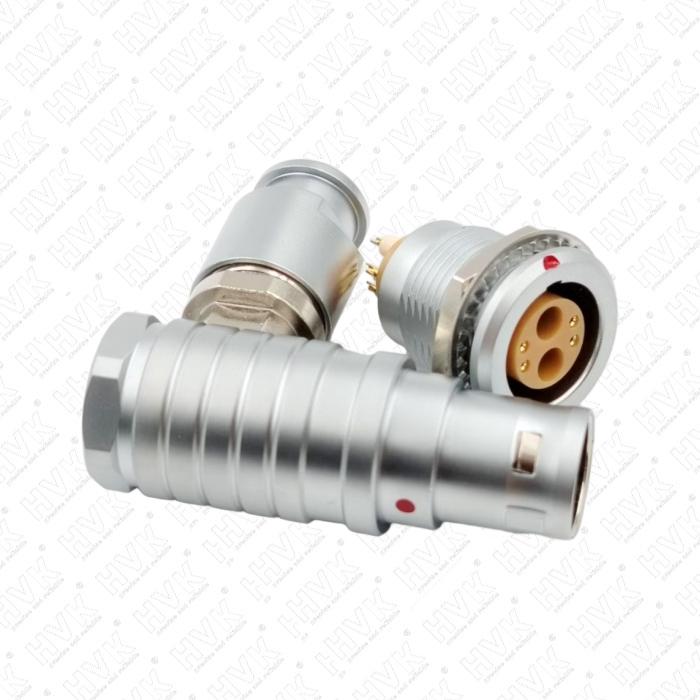

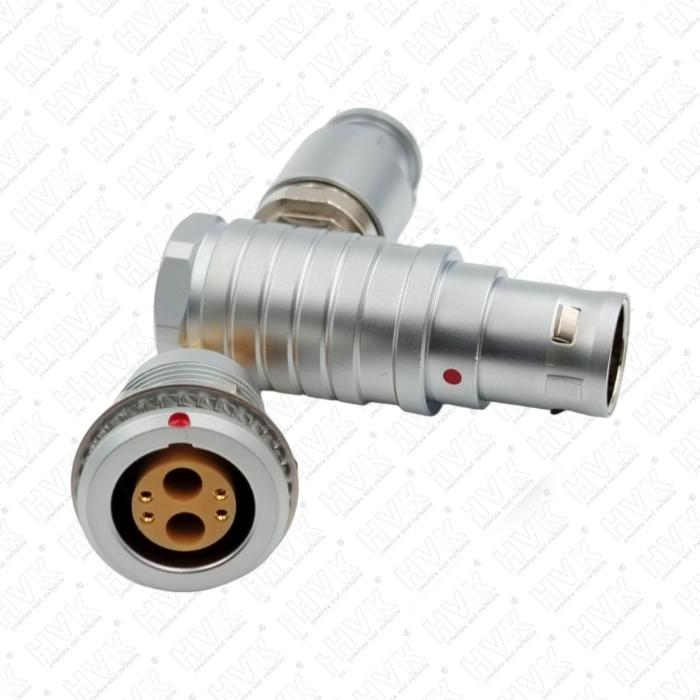

在航空电子设备、工业自动化装备以及各类紧凑型仪器的设计中，空间永远是稀缺资源。传统直式航空连接器从设备面板垂直伸出，不仅占用大量外部空间，在设备内部也需要较大的布线转弯半径，这在机柜侧壁、机械臂关节、无人机机身等受限环境中往往成为设计的瓶颈。90度弯头航空连接器的出现，正是为了解决这一核心矛盾——它通过在连接器本体内部实现90°转角，将线缆从侧面引出，从根本上改变了连接器与设备的空间关系。
一、极致节省安装空间，突破布局瓶颈
90度弯头连接器最直观的优势，在于其对安装空间的极致利用。传统直式连接器从面板垂直伸出，插头加上线缆的弯曲半径，往往需要预留数十毫米甚至上百毫米的净空。而90度弯头连接器将线缆从侧面引出，使整个连接器与设备表面平行贴合，显著降低了对设备外部空间的侵占。
在实际应用中，这种空间优势体现为多个维度。对于机柜侧壁的接口，直式连接器会突出于机柜表面，不仅占用外部通道空间，还容易被误碰损坏；而90度弯头连接器使线缆沿机柜表面走线，整体轮廓平整。凌科电气推出的LP20系列90°工业级连接器正是针对这一痛点设计，其90°几何结构使线缆从侧面引出，能够避免干扰运动部件，大幅节省设备内部空间。对于机器人关节、无人机机臂等空间极度受限的场景，这种优势尤为关键——每一毫米的节省都可能意味着更灵活的转向角度或更紧凑的整体设计。
在设备内部布局层面，90度弯头连接器同样释放了宝贵的空间。PCB板上的直式连接器需要较大的板边净空，而90度弯针或弯插式连接器则使线缆沿板面走线，降低了板边的空间占用。星坤的GX12系列90°弯针插座采用面板安装设计，弯针方向与线缆布局一致，特别适合PCB线路板与外部设备之间的信号或电力传输。金航标的KH-MINI-DIP90-5P-Cu弯插连接器更是针对紧凑型电子产品设计，其弯插安装方式允许连接器以90度角度固定在电路板上，有效解决了狭窄空间内直插连接器无法适配的问题。
二、简化布线工艺，降低装配难度
90度弯头连接器不仅节省空间，更简化了布线工艺。在传统直式连接器的布线方案中，线缆需要经过一段弯曲才能改变走向，这一弯曲不仅占用空间，还增加了线缆的应力，长期使用可能导致绝缘层疲劳开裂。
90度弯头连接器在连接器内部完成方向转换，线缆在连接器出口处即沿目标方向走线，无需额外弯曲。这种设计使布线路径更短、更直接，减少了线缆的弯曲次数和弯曲半径，降低了线缆损伤风险。对于高频振动环境（如航空发动机附近、无人机飞行中），这种优势尤为突出——更少的线缆弯曲意味着更低的疲劳失效概率。
在装配效率层面，90度弯头连接器同样带来显著提升。万连科技推出的装配式弯头航空插头采用专利快装结构，将安装步骤简化为“外壳旋转45°→对插互配→回正卡固+两颗螺丝锁紧”，现场布线时间从传统方案的10分钟缩短到2分钟。这种“即插即用”的设计，使现场装配不再依赖专业工具和高级技工，大幅降低了安装成本和出错概率。
三、提升设备可靠性与防护性能
在空间受限的设备中，传统直式连接器往往被迫采用“暴力弯曲”的走线方式，这不仅影响美观，更埋下了可靠性隐患。线缆过度弯曲会导致内部导体断裂、绝缘层受损，在振动环境中这些问题会加速恶化，最终导致连接失效。
90度弯头连接器通过规范的内部走线设计，消除了这种隐患。连接器内部的90°转角结构经过精确计算和优化，确保线缆在连接器内部以安全的弯曲半径过渡，避免了“硬折”造成的应力集中。对于需要频繁插拔或长期运行在振动环境中的设备，这种设计带来的可靠性提升是决定性的。
此外，90度弯头连接器在防护性能上同样不妥协。凌科LP20系列采用工程塑料外壳，具备IP68/IPX9K级防水防尘能力，可长期浸水且耐高温高压喷水，确保设备在恶劣环境中也能稳定运行。万连的弯头航空插头同样达到IP68/IPX9K防护等级，盐雾测试500小时无锈，工作温度覆盖-40°C至+85°C。雷迪埃的Taranis系列更专为航空应用设计，沿每条导电线路提供100% 360°屏蔽，确保连接器和面板两侧的接地连续性。
四、支持高密度安装与轻量化设计
随着航空电子设备和工业控制系统向小型化、集成化发展，连接器的安装密度不断提高。90度弯头连接器的扁平化设计，使多个连接器可以并排紧密安装，而不会因线缆出口方向冲突而相互干扰。
这种高密度安装能力在航空电子设备中尤为重要。雷迪埃的EPX™系列矩形连接器采用新型一体式外壳，比传统设计轻30%，并提供90度弯角接触件选项，是现代航空电子架构中灵活且节省空间的解决方案。Samtec的VITA 90.0 SEARAY™直角连接器同样以小巧尺寸提供更大的设计灵活性和布线选择。AirBorn的Micro-D系列直角板表面贴装连接器专为需要信号完整性的应用设计，在小型电子设备领域已成为工程师的首选工具。
在轻量化方面，90度弯头连接器同样表现出色。工程塑料外壳的应用使连接器重量大幅减轻，避免给设备增加额外负担。对于无人机、电动垂直起降飞行器等对重量极其敏感的应用，每一克减重都意味着更长的续航时间和更大的有效载荷。雷迪埃的QuickFusio™连接器每对仅重20克，可在一个紧凑模块中集成23条电气线路和24个光纤通道，堪称轻量化设计的典范。
结语
90度弯头航空连接器针对安装空间有限设备的优势，可以概括为：空间更省、布线更简、可靠性更高、密度更大、重量更轻。这五大优势共同指向一个核心价值——在有限的物理空间内，实现更高性能、更可靠的电气连接。从工业机器人的关节模组，到无人机的航电舱；从医疗影像设备的扫描架，到卫星的有效载荷舱——90度弯头连接器正在这些空间受限的应用场景中，成为工程师解决布线难题的首选方案。当设备尺寸不断压缩、功能持续增加的时代，这种“转角处的智慧”，正在定义连接技术的未来方向。
