在现代电子设备中，航空连接器因其优良的电气性能和机械强度而被广泛应用。在PCB（印刷电路板）设计中，90度弯针连接器成为一种常见的连接方案，尤其适用于空间有限或需要灵活布局的应用场合。本文将探讨90度弯针PCB板接航空连接器的设计原理，包括其构造、工作原理、设计考虑因素以及实际应用案例。
一、航空连接器概述
航空连接器是一种专门为航空、航天、军工和高可靠性应用设计的连接器。它们通常具有以下特点：
1.高可靠性：航空连接器必须在极端环境下（如高温、高湿、腐蚀性气体等）保持稳定的性能。
2.优良的防护性：连接器通常具有IP67或更高的防护等级，能够防止水、灰尘和其他污染物的侵入。
3.大的机械强度：连接器需要承受高压、振动和冲击等力学负荷。
二、90度弯针连接器的构造

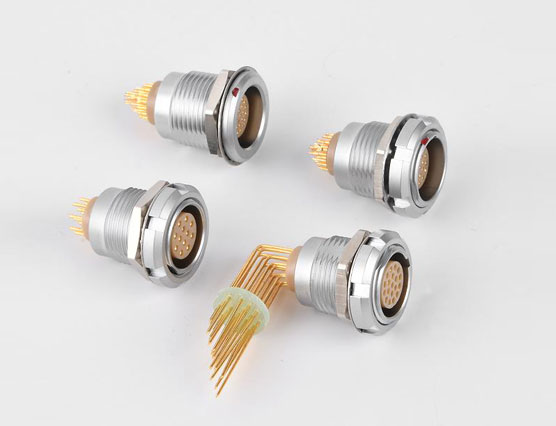

90度弯针连接器是指连接器的引脚设计成90度弯曲的形状，以便于在PCB上进行安装。其构造主要包括以下几个部分：
1.连接器本体：包含多个导电引脚、锁紧机制和外壳，外壳通常采用铝合金或不锈钢材料，以提供强度和防护。
2.导电引脚：导电引脚是连接器的核心部分，负责信号和电源的传输。弯针设计使得引脚可以在有限的空间内进行连接，适应PCB的布局。
3.密封结构：在航空连接器中，密封结构通常由橡胶密封圈或O型圈构成，确保连接器在潮湿环境下的密封性。
三、工作原理
90度弯针连接器的工作原理主要涉及信号的传输和电气连接的稳定性。其基本工作过程如下：
1.信号传输：当连接器插入时，导电引脚与PCB上的焊盘接触，形成电气连接。信号通过连接器的引脚传输到PCB，保证数据或电源的可靠传输。
2.机械固定：连接器在插入后，通过锁紧机制将其固定在PCB上，防止因振动或外力导致连接松动。
3.密封性：连接器的密封结构确保在潮湿或恶劣环境下，内部电路不受到水分或杂质的侵害，保持长期稳定的性能。
四、设计考虑因素
在设计90度弯针PCB板接航空连接器时，需要考虑多个关键因素：
1.空间布局：90度弯针设计适用于空间有限的情况，因此在布局时需要合理安排连接器的位置，以确保其他组件不会干扰连接器的安装和使用。
2.引脚长度和间距：引脚的长度需要根据PCB的厚度和设计需求进行合理选择。引脚间距应与PCB焊盘的设计相匹配，以确保良好的导电性和机械连接。
3. 电气性能：在选择连接器时，需要关注其电气性能参数，包括额定电流、额定电压和电阻等，以确保其能够满足实际应用的需求。
4.热管理：在高功率应用中，热量的产生可能会影响连接器的性能。因此，在设计中应考虑散热设计，确保连接器能够在高温环境下安全运行。
5.防护等级：根据应用场景的要求，选择合适的防护等级，以确保连接器能够抵御水分、灰尘和其他污染物的侵害。
6. 材料选择：连接器的材料选择对其性能有直接影响。通常选用高强度、耐腐蚀的材料（如铝合金、不锈钢等）来制造连接器外壳，导电引脚则多采用铜合金材料，表面镀金以提高导电性和抗氧化能力。
五、实际应用案例
90度弯针PCB板接航空连接器在多个领域中得到了广泛应用，以下是一些典型案例：
1.航空电子设备：在航空电子设备中，由于空间限制，90度弯针连接器能够有效节省空间，同时保证设备的可靠性和稳定性。
2.人机系统：无人机系统需要在轻量化和高性能之间取得平衡，90度弯针连接器以其灵活的布局设计，适应了无人机内部复杂的电子线路连接需求。
3.工业自动化设备：在工业自动化领域，90度弯针连接器被广泛应用于传感器、执行器和控制系统中，确保设备在复杂环境下的稳定运行。
4.医疗设备：医疗设备要求高可靠性和安全性，90度弯针连接器的设计满足了这些需求，常用于监测设备、手术器械等领域。
六、设计实例分析
假设我们需要设计一款用于无人机的90度弯针航空连接器，以下是设计步骤：
1.需求分析：确定连接器的电气性能需求，如额定电压、额定电流、信号类型等。同时考虑无人机的空间布局，选择合适的连接器尺寸和引脚数量。
2.选材：选择高强度的铝合金作为连接器外壳材料，导电引脚选用铜合金并镀金处理，以提高导电性能和耐腐蚀性。
3.绘制PCB布局：根据连接器的尺寸和引脚间距，设计PCB焊盘布局，确保焊盘与引脚的匹配。
4.模拟分析：利用电气仿真软件对连接器的电气性能进行仿真分析，确保在实际应用中信号传输稳定。
5.制作原型：根据设计图纸制作连接器原型，并进行测试，验证其在高温、高湿和震动等环境下的性能。
6.化调整：根据测试结果进行必要的调整和优化，确保连接器在实际应用中的可靠性和稳定性。
90度弯针PCB板接航空连接器的设计是一个复杂而细致的过程，涉及多方面的工程技术和设计原则。通过合理的设计和材料选择，90度弯针连接器能够在空间有限的环境中提供可靠的电气连接，广泛应用于航空、航天、工业、医疗等多个领域。随着技术的不断进步，未来的连接器设计将更加智能化和高性能，为各类电子设备的可靠运行提供更强有力的支持。
