随着电子设备的不断发展，尤其是在航空航天、军事、汽车及通讯等行业，对连接器的性能要求也日益严格。连接器作为电子系统中不可或缺的重要部件，负责各类信号与电源的传输。而在一些复杂的应用场景中，传统的单一连接方式往往无法满足系统对多功能、高可靠性和抗干扰性的要求，混装连接器因此应运而生。混装连接器是将多种功能的连接需求集成到一个连接器内的解决方案，广泛应用于需要同时传输电力和多种信号的场合。本文将深入探讨混装连接器的设计原理，解析其在各类应用中的优势与挑战。

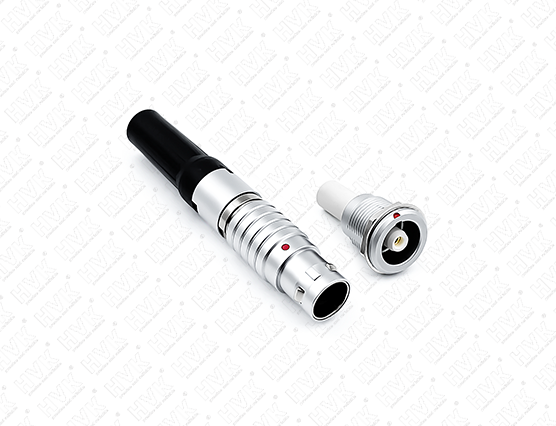

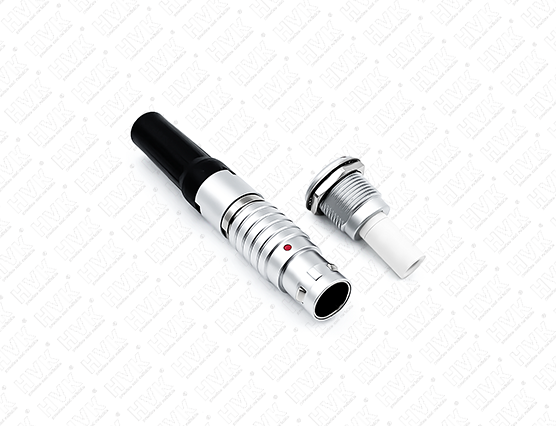

一、混装连接器的基本概念
混装连接器顾名思义，指的是将不同种类的电气连接功能集成在同一个连接器内，通常包括电力连接、信号连接甚至是光纤连接等多个功能。传统的连接器一般只承担单一功能，如电力连接器或信号连接器。而混装连接器通过将这些功能合并，能够在单一接头处完成不同类型信号和电源的传输。这种设计有效减少了安装空间、简化了布线复杂度，并提升了系统的可靠性。
混装连接器的主要功能包括高电流传输、高频信号传输、低频信号传输、光纤信号传输等，这些功能的集成使得混装连接器能够满足日益复杂的电子设备需求，尤其是在航空航天、军事、汽车以及通讯设备等行业中的应用尤为重要。
二、混装连接器的设计原理
混装连接器的设计原理是基于多种功能集成的需求，通过合理的电气和机械设计，确保多种不同信号和电源在同一连接器中稳定、安全地传输。以下是混装连接器设计中的几个关键原理：
1. 多功能集成设计
混装连接器的核心设计原理是多功能集成。为了在有限的空间内同时传输不同类型的信号和电力，设计师需要对连接器的结构进行精确规划。连接器内部通常采用多层结构设计，每一层可以负责不同类型的信号传输。例如，电力传输线路和信号传输线路被分隔开，避免电力线路的高电流干扰信号传输。此外，在一些高频信号的应用中，信号线路可能会采用屏蔽措施，以减少电磁干扰。
2. 电气隔离与信号屏蔽
在混装连接器的设计中，电气隔离是非常重要的。电力信号和低频信号之间需要进行有效的电气隔离，以防止高电流信号对低频信号或其他信号产生干扰。常见的电气隔离技术包括通过使用不同的材料、物理隔离以及通过设计不同的接触面等手段，确保电力信号和其他信号之间不会发生交叉干扰。
此外，信号屏蔽技术也是混装连接器设计中的一项重要考虑。由于高频信号非常容易受到电磁干扰，因此在传输高频信号时，通常会采用屏蔽结构来降低干扰。屏蔽材料通常选用导电性能好的金属材料，如铜、铝等，并通过适当的接地设计确保其屏蔽效果。
3. 高可靠性设计
混装连接器需要在恶劣的环境条件下稳定运行，因此其设计必须具备高可靠性。可靠性设计包括耐温、耐湿、抗振动、抗腐蚀等方面的考虑。在航空航天和军事等高端应用领域，连接器必须能够承受极端的温度变化、湿度、振动以及可能的化学腐蚀。在这些条件下，混装连接器的外壳通常采用耐高温、耐腐蚀的材料，如不锈钢、铝合金等，而接触件则多采用耐磨损、抗氧化的金属材料，如金、银或镀金材料，以确保连接器在极端环境下的稳定性。
4. 模块化设计与定制化
由于不同的应用场景对混装连接器的需求各异，因此模块化设计成为混装连接器设计中不可或缺的一部分。模块化设计允许根据不同的需求选择不同的信号类型、电流负荷和形态，使得混装连接器能够灵活应对不同的应用。设计师可以根据客户需求进行定制，以满足特定应用中的电力与信号传输需求。例如，对于航空航天系统，设计时可能需要对信号传输进行特殊的抗干扰处理；而对于汽车领域，连接器则可能需要考虑防水、防尘和耐高温的要求。
5. 紧凑性与空间优化
混装连接器的另一个重要设计原理是空间优化。在现代设备中，尤其是小型化、集成化程度高的设备中，空间是非常宝贵的资源。因此，设计师必须合理利用有限的空间来安置多种不同的信号传输线路。通过采用小型化、高密度的设计方案，混装连接器能够在确保性能的同时，实现紧凑的设计，减少设备占用的空间。例如，通过减少插头的尺寸、增加接触点密度等手段，连接器能够实现更高效的功能集成。
6. 机械结构设计与插拔性能
除了电气设计外，混装连接器的机械结构设计也是其性能表现的重要方面。由于混装连接器需要处理多个信号类型，设计师需要确保不同信号和电力的接触端子能够紧密配合，保证稳定的电气接触。同时，连接器的插拔性能也需达到高标准。混装连接器通常需要经过成千上万次的插拔测试，确保其长期稳定运行。为此，连接器的插针和插孔的设计必须考虑到磨损、抗疲劳等因素，选用耐磨性强的材料，并在设计中加入足够的弹性，以保证长期使用中的可靠性。
三、混装连接器的应用与挑战
混装连接器的设计原理使其在多个高要求的领域得到了广泛应用。在航空航天领域，混装连接器用于飞行器的电力和信号传输，承载着关键的电气与通信任务。在军事领域，混装连接器用于战术通信、雷达系统等设备中，提供电力、信号和数据的多路传输。在汽车行业，尤其是电动汽车和智能汽车中，混装连接器也发挥着越来越重要的作用。
然而，混装连接器的设计也面临一些挑战。首先，由于需要集成多种功能，设计过程中的复杂性增加。不同信号之间的干扰、接触可靠性的保证、机械结构的优化等问题需要设计师投入更多的精力。其次，随着设备的小型化和功能的多样化，连接器的体积和重量必须尽量控制，以满足现代设备对紧凑性的要求。因此，在设计混装连接器时，需要不断探索新的技术和材料，以保证性能的同时，满足小型化、轻量化的要求。
总之，混装连接器的设计原理以多功能集成、电气隔离、信号屏蔽、高可靠性等为核心，通过合理的电气、机械和材料设计，确保其在复杂、恶劣环境下的稳定运行。随着科技的不断进步，混装连接器将在更多领域发挥重要作用，推动电子设备性能的提升和应用的拓展。
