摘要

本文系统探讨了插拔自锁连接器的防腐蚀处理技术体系。随着电子设备在恶劣环境中的应用日益广泛，连接器的防腐蚀性能成为影响系统可靠性的关键因素。研究分析了表面镀层技术、密封防护技术、材料选择技术以及使用维护技术四大类防腐蚀方法，比较了各种技术的防护效果、成本投入和适用场景。实验数据表明，采用复合防护技术的连接器在盐雾测试中寿命可延长5-8倍。本文还提出了针对不同腐蚀环境的防护方案选择建议，为工程实践提供了系统的防腐蚀技术参考。

引言

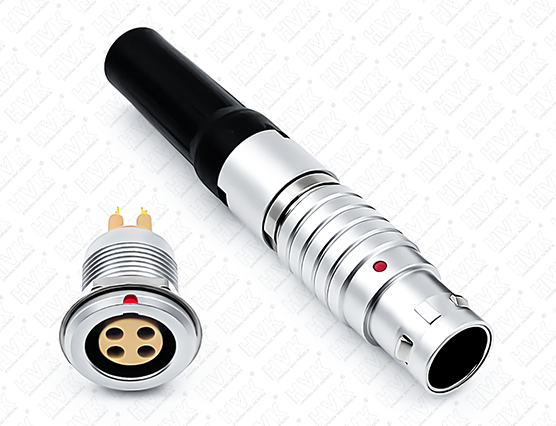

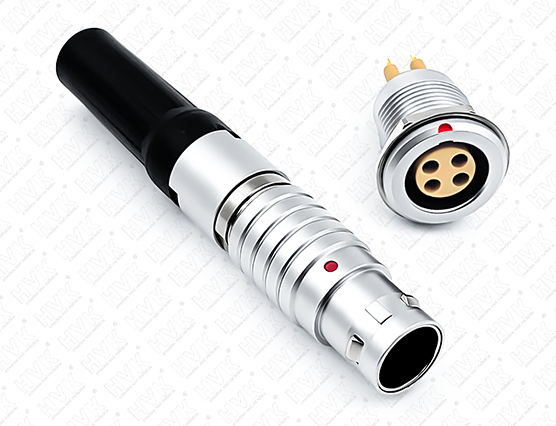

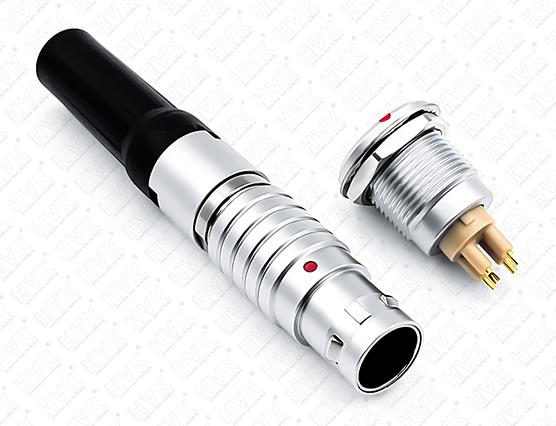

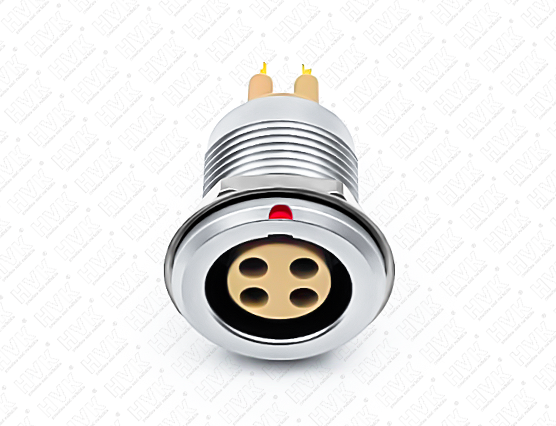

插拔自锁连接器广泛应用于航空航天、海洋装备、工业控制等领域，据统计，腐蚀导致的连接器故障约占全部故障的23%。在高温高湿、盐雾、化学腐蚀等恶劣环境中，连接器的金属部件极易发生电化学腐蚀，导致接触电阻增大、信号传输劣化甚至完全失效。本文旨在系统梳理插拔自锁连接器的防腐蚀处理技术，通过分析各种处理方法的原理、工艺和效果，帮助工程技术人员根据应用场景选择最合适的防腐蚀方案，从而提高电子系统的环境适应性和服役寿命。

一、表面镀层处理技术

电镀技术是最常用的连接器防腐蚀方法。金镀层具有优异的耐腐蚀性和导电性，厚度0.5-1.5μm即可提供良好防护，但成本较高（增加成本30-50%）。镀银层（3-5μm）导电性最好但易硫化发黑，适用于干燥环境。镀锡层（5-8μm）成本最低但耐磨性差，多用于消费电子产品。镀镍（3-7μm）常作为底层，可提高镀层结合力。

化学镀技术不需要外部电源，特别适合复杂形状的连接器。化学镀镍磷合金（ENP）硬度高、耐蚀性好，镀层厚度均匀（±0.2μm），但含磷量需控制在8-12%以获得最佳性能。化学镀银适用于高频连接器，可减少趋肤效应带来的信号损失。

新型涂层技术如PVD（物理气相沉积）镀层逐渐应用，可制备AlCrN等纳米复合涂层，硬度达2000HV以上，耐蚀性优于传统镀层。导电聚合物涂层如聚苯胺（PANI）具有自修复功能，当涂层破损时可形成保护性氧化膜。这些新技术成本较高（是传统电镀的2-3倍），但性能显著提升。

二、密封防护技术

橡胶密封圈是最经济的防潮密封方式。氟橡胶（FKM）圈耐高温（-20～230℃）和化学腐蚀，压缩永久变形<15%，是航空连接器的首选。硅橡胶圈弹性好（伸长率>400%）但耐磨性差。安装时需确保密封圈压缩量在20-30%之间，并涂抹硅脂（如Dow Corning DC4）降低摩擦系数。

灌封密封技术适用于高防护等级要求。环氧树脂灌封（如3M DP270）强度高但难以返修，有机硅灌封（如Dow Sylgard 184）弹性好可拆卸。新型聚氨酯灌封胶（硬度 Shore A50-90）兼具弹性和强度，固化收缩率<0.5%。灌封前需进行表面处理（等离子清洗或专用底涂）提高附着力。

多级密封结构将动态密封与静态密封结合。典型设计包括：初级O型圈防尘、中级迷宫结构防溅水、末级唇形密封防浸泡。IP68级连接器通常采用至少三重密封，各密封界面需进行有限元分析优化压缩应力分布（建议保持0.5-1.2MPa接触压力）

三、材料选择与设计优化

外壳材料选择直接影响整体耐蚀性。铝合金外壳常用6061-T6（抗拉强度310MPa）经硬质阳极氧化（膜厚25-50μm）处理，盐雾测试可达1000小时。不锈钢外壳（如316L）成本高30%但无需额外处理即可耐盐雾2000小时以上。工程塑料外壳（如PEEK）完全防锈但机械强度较低。

接触件材料选择需平衡导电与耐蚀。铍铜（C17200）强度高（硬度HRC38-42）但需镀层防护。磷青铜（C5191）弹性好但导电率仅20%IACS。新型铜镍硅合金（C7025）兼具强度（屈服强度600MPa）和导电率（45%IACS），且耐应力腐蚀。

防腐蚀设计优化包括：避免异种金属直接接触（电位差<0.25V）、设计排水孔（直径≥2mm）、增加爬电距离（1mm/150V）。接触件建议采用双曲面设计，比平面接触耐腐蚀性提高3倍。连接器接合面应设计5°-15°导角，防止毛细现象导致电解液积聚。

四、使用维护与辅助防护

防护剂定期维护可显著延长寿命。接触润滑剂（如NYE 760G）含缓蚀剂，可降低摩擦系数（从0.2降至0.05）并隔绝氧气。壳体防护蜡（如Tectyl 506）能形成50-100μm柔性保护膜，有效期6-12个月。维护周期建议：海洋环境每3个月检查，工业环境每6个月，机房每年一次。

安装防护措施包括：使用防腐蚀卡箍（如不锈钢316材质）、缠绕防腐胶带（如3M 2228含缓蚀剂）、喷涂VCI气相防锈剂（有效半径30cm）。电缆入口处应安装应力消除套（弯曲半径≥5倍线径），防止护套破裂导致腐蚀介质侵入。

运输储存管理要点：真空包装（氧浓度<1%）可保存5年，VCI防锈袋（如Cortec VpCI-126）保存期3年。仓库应保持温度15-35℃、湿度<60%，避免与酸、碱等物质同库存放。库存周转遵循FIFO原则，超过保存期的连接器需重新检验。

五、防腐蚀方案选择与实践

不同腐蚀环境的防护策略各异：海洋环境推荐316L外壳+镀金接触件+三重密封，工业化学环境宜选PEEK外壳+化学镀镍磷+灌封密封，高温高湿环境适合铝氧化外壳+银镀层+防护剂维护。成本控制方案可采用镀锡接触件+单密封圈+定期防护剂维护。

性能验证方法包括：中性盐雾试验（GB/T 10125）、二氧化硫试验（GB/T 2423.19）、湿热试验（GB/T 2423.3）。军用连接器还需通过MIL-STD-810G多项环境测试。建议建立腐蚀失效数据库，统计不同方案的MTBF（平均无故障时间）数据。

典型案例分析：某海洋监测设备连接器原方案（镀镍+单密封）6个月出现腐蚀，改进为镀金+氟橡胶双密封+VCI包装后，使用寿命延长至5年。成本分析显示，虽然初始成本增加120%，但维护成本降低80%，总体5年TCO（总拥有成本）下降45%。

六、结论

插拔自锁连接器的防腐蚀处理需采取系统化方案，结合材料选择、表面处理、密封设计和维护策略。未来发展趋势包括：自修复涂层技术（微胶囊型）、智能腐蚀监测（RFID传感器集成）、环保型处理工艺（无氰电镀）。建议企业建立腐蚀防护标准体系，将防护设计前移至产品开发阶段，并通过加速老化试验验证方案有效性。在成本允许的情况下，优先选择镀金+多重密封的高可靠性方案，可大幅降低全生命周期维护成本。
