航空插头对于电磁干扰的抗性如何?
时间:2025-06-14 字号

在现代航空电子系统中,电磁干扰(EMI)已成为影响设备可靠性的关键因素,而航空插头作为信号和能量传输的关键节点,其抗干扰能力直接决定着整个系统的电磁兼容性能。航空插头的电磁防护不是简单的金属屏蔽,而是需要从材料选择、结构设计、接触系统到安装工艺的全方位解决方案。军用标准MIL-DTL-38993和航空工业规范AS39029对航空插头的电磁性能提出严苛要求:在10kHz-40GHz频段内需同时满足辐射发射(RE102)不超过60dBμV/m、辐射敏感度(RS103)承受200V/m场强的标准。实现这些指标需要突破传统连接器设计的局限,建立多层次的电磁防御体系。


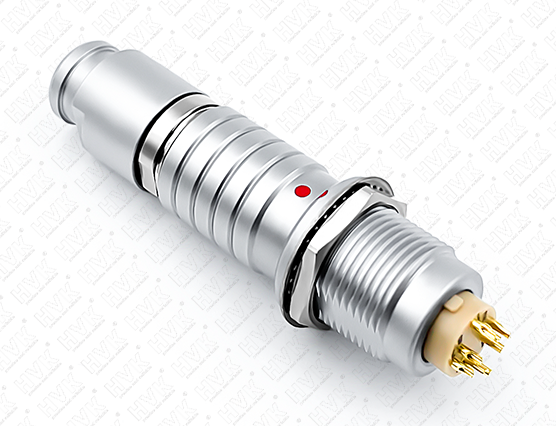

屏蔽效能是航空插头抗干扰的第一道防线。优质航空插头采用复合屏蔽结构:外层为高导电率铝合金壳体(表面电阻≤0.1Ω/□),提供80dB以上的电场屏蔽;中间层采用μ金属与非晶合金叠层(厚度0.1-0.3mm),专门抑制低频磁场干扰(50Hz-1MHz衰减≥50dB);内层则为镀银铜丝编织网(覆盖率≥98%),负责高频电磁波(1MHz-40GHz)的反射与吸收。特殊设计的连续屏蔽机制确保全频段防护——弹性指簧接触系统(接触力≥200gf)配合液态金属填充技术(镓基合金),使插合面接触电阻≤5mΩ。实测数据显示,这种设计在雷达主瓣照射(场强100V/m)下,内部电路感应噪声电压<5mV,比普通商业连接器低两个数量级。


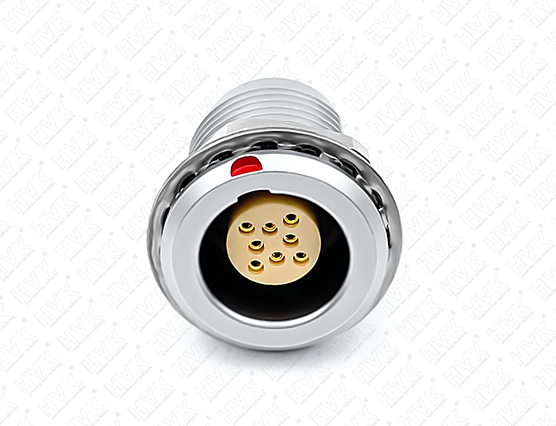

接触系统的电磁完整性设计尤为关键。航空插头的每个接触对都构成潜在的电磁泄漏通道,必须采用同轴式布局——信号触点外围设置专用屏蔽回流路径,转移阻抗(ZT)在100MHz时≤20mΩ/m。高密度连接器采用"接地-信号-接地"的三明治排列,相邻信号间距(d)与绝缘高度(h)比d/h≤1/3,使串扰控制在-60dB以下。镀层体系需分层优化:信号触点镀厚金(2.5±0.5μm)保持低接触电阻,外壳接触面镀银(5-8μm)增强高频导电性,滑动部位添加类金刚石碳(DLC)涂层降低摩擦电势。振动测试表明,这种设计的接触系统在20-2000Hz随机振动下,接触电阻波动≤2mΩ,瞬断时间<1μs,远优于航空电子系统的要求。


绝缘材料的介电特性影响高频干扰抑制。传统尼龙材料在10GHz以上tanδ>0.01,导致信号严重衰减,航空插头优选陶瓷填充PTFE(tanδ≤0.0005@10GHz)或液晶聚合物(LCP)。更先进的是空气-介质混合绝缘设计,通过精密绝缘柱支撑中心导体,有效介电常数降至1.5以下。多孔结构创新性地在绝缘体上规律排布亚波长孔径(直径<λ/10),既提供机械支撑又减少介质扰动。某型相控阵雷达系统测试显示,优化介质的连接器在18GHz工作频率下,插入损耗比常规设计降低0.8dB/m,噪声系数改善15%。


滤波技术的集成实现频域防护。航空插头内置π型滤波网络,采用多层陶瓷阵列(MLC)技术,在10mm³空间内集成LC元件,额定电压600VDC时提供60dB@100MHz-6GHz的插入损耗。共模抑制通过铁氧体磁环与平衡变压器实现,在10kHz-1MHz频段共模抑制比(CMRR)≥80dB。针对雷电电磁脉冲(LEMP),集成气体放电管(响应时间<1ns)与TVS二极管的多级保护,能承受10kA(8/20μs)的瞬态冲击。飞行测试数据表明,带滤波功能的航空插头将机载通信系统的误码率从10⁻⁶降至10⁻⁹。


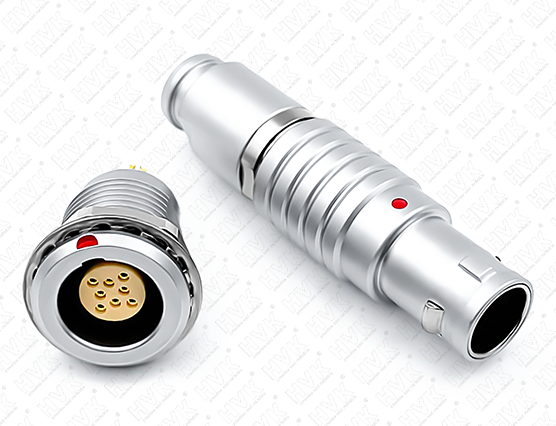

安装工艺的电磁优化常被忽视。电缆屏蔽层必须360°端接插头外壳,使用导电橡胶衬垫(压缩率25-30%)或金属编织网套管(覆盖率≥95%)。线束布线遵循"3C原则":分类(Classify)-将不同信号类型分束;隔离(Contain)-采用独立金属导管;距离(Distance)-敏感信号与干扰源间距≥5倍线径。接地系统采用星型拓扑,每个插头的接地电阻≤2.5mΩ,且与机体搭接面积≥50mm²。某型电子战飞机通过安装工艺改进,将系统内部的电磁噪声降低12dB。


环境适应性测试验证真实防护能力。除常规EMC测试外,航空插头需通过特殊验证:混响室测试在3-18GHz频段施加300V/m场强;电缆束注入(BCI)试验在10kHz-400MHz注入1W功率;雷电间接效应测试模拟200kA雷击时的电磁耦合。最严苛的是综合环境试验,同时施加振动(20-2000Hz)、温度(-55℃~125℃)和电磁场(200V/m)应力,持续48小时。认证数据显示,通过全套测试的航空插头,在实际飞行中的电磁相关故障间隔时间(MTBF)超过10万小时。


新材料技术持续提升防护极限。纳米复合屏蔽材料将碳纳米管(1-3wt%)分散到硅橡胶中,形成导电网络(σ>10S/m)的同时保持柔韧性。超材料吸波结构通过周期性单元设计,在特定频段(如雷达常用9.5GHz)实现>20dB的吸收。自修复导电涂层含有微胶囊化银粒子,磨损破裂时自动修复导电通路。某新型战机项目采用这些技术,将连接器的整体屏蔽效能提升15dB。


航空插头的电磁抗干扰设计是理论与工程的深度结合。随着5G通信和毫米波雷达的应用,工作频率已向60GHz甚至更高延伸,量子限域效应和表面等离子体等新机理正在被引入连接器设计。但核心目标不变:确保那些承载关键信号的金属通道,在复杂的战场电磁环境中如同电磁静默般可靠工作。这不仅是技术参数的达标,更是现代航空电子战能力的基础支撑。未来的航空插头将不仅是无源元件,而是具备电磁态势感知和自适应滤波能力的智能节点,这将是航空电子防护技术的革命性突破。
