电连接器的极性识别是电气系统安装、维护和检修过程中的关键环节，正确的极性判断直接关系到设备安全运行和系统可靠性。在复杂的电气系统中，一个简单的极性错误可能导致设备损坏、系统故障甚至安全事故。电连接器的极性识别涉及视觉观察、物理结构分析、电气测量以及技术文档查阅等多种方法，需要操作人员具备系统的专业知识和丰富的实践经验。随着电连接器种类的不断增加和微型化趋势的发展，极性识别的难度也在不断提高，这要求我们掌握更加科学和全面的识别技术体系。

物理标记系统是最基础的极性识别手段。大多数电连接器制造商会在产品上设置明确的极性标识，这些标识通常遵循国际通用标准。常见的标记方式包括三角形箭头、凹槽、凸起、色环等永久性标识。工业级圆形连接器常在壳体侧面加工定位槽，其不对称分布即代表极性方向。矩形连接器则多采用倒角设计，一侧较大的倒角即为防误插标识。微型连接器如JST系列，常在塑料绝缘体上模压三角形符号，箭头指向即为第一引脚方向。军用规格的连接器更为严格，除视觉标识外还增设触觉识别特征，便于在光线不足环境下操作。值得关注的是，不同厂商的标记系统可能存在差异，例如Molex公司采用斜面加圆点标记，而TE Connectivity则偏好凸台加色标组合。操作人员在接触新型号连接器时，必须首先查阅制造商提供的标识说明，避免经验主义错误。实践表明，即使是经验丰富的技术人员，在面对微型化连接器时也常需借助放大镜或显微镜观察细微标记，这提示我们在设计连接器时应保证标识的足够尺寸和明显对比度。

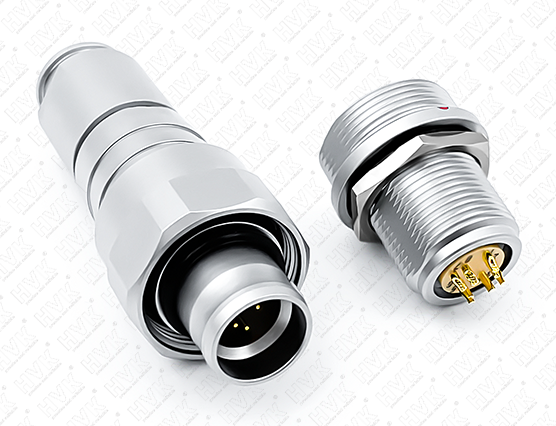

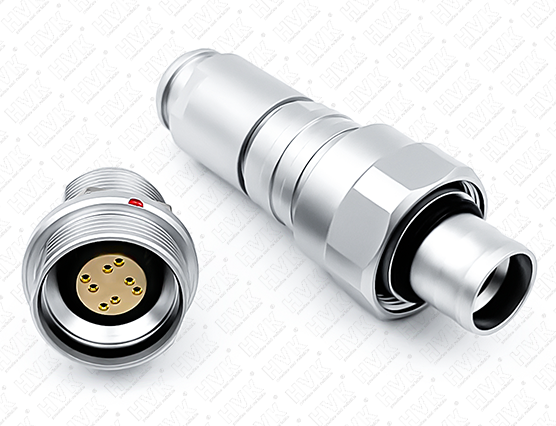

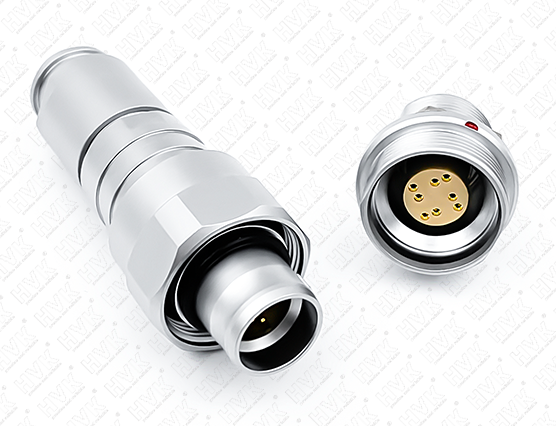

结构防误设计是另一种直观的极性识别依据。现代电连接器普遍采用键位（Keyway）机制防止反向插接，这种物理防错设计本身即是最可靠的极性指示。圆形连接器通常设置定位销或非对称分布的插针，当插头与插座键槽对齐时即为正确极性位置。D-sub系列连接器采用梯形壳体形状，从根本上杜绝了180度反接可能。更精密的如光纤连接器FC/PC型，通过陶瓷插芯的定位槽与导向销配合，确保唯一正确连接方向。汽车电子领域广泛使用的防水连接器，则通过密封圈的非对称沟槽实现极性保障。工业现场的经验表明，当遇到需要用力才能插接的情况时，极有可能是极性错误导致键位未对齐，此时应重新确认方向而非强行插入。值得注意的是，某些低成本连接器可能省略键位设计，或存在键位加工误差，这种情况下必须结合其他识别方法综合判断。结构防误设计的有效性已经在航空、医疗等高可靠性领域得到充分验证，统计显示采用物理防误设计的连接器系统，其极性错误率比依赖视觉标记的系统低两个数量级。

引脚排列规则是识别多芯连接器极性的重要依据。国际电工委员会（IEC）和各类行业标准对常见连接器的引脚定义有明确规定。例如，USB Type-A连接器遵循四引脚标准：1号引脚为+5V电源（通常对应红色导线），4号引脚为接地（黑色导线）。RJ45网络连接器采用T568A或T568B两种标准线序，两种方案的引脚定义在文档中均有图示说明。高密度连接器如DF13系列，其引脚编号通常以左下角为1号，按蛇形顺序递增。在缺乏明显标记的情况下，技术人员可通过以下方法判断引脚顺序：寻找连接器上的基准标记（如凹点、三角符号等）；观察PCB上的丝印标识；使用万用表测量通断关系。工业控制系统中，PLC的I/O模块连接器往往有严格的引脚定义规范，错误接线可能导致逻辑混乱。一个专业技巧是建立常见连接器的引脚数据库，将典型产品的引脚定义整理成便携式参考手册，这在现场作业时能显著提高工作效率。随着连接器微型化发展，引脚间距已从传统的2.54mm缩减至0.4mm甚至更小，这对极性识别提出了更高要求，操作时可能需要使用精密放大设备和防静电镊子辅助观察。

电气测量法是验证极性最可靠的技术手段。当物理标记模糊或文档不全时，使用万用表进行通断测试是最直接的极性确认方法。具体操作包括：将万用表调至导通档，一支表笔固定接触已知极性的参考点（如外壳接地端），另一支表笔依次探测各触点，通过导通情况建立极性对应关系。对于电源连接器，可在断电状态下测量触点间电阻，电源正极通常对地有特定阻值特征。数据连接器的识别更为复杂，可能需要使用示波器捕捉信号特征，例如USB连接器的D+和D-线对地有特定电压差。汽车线束维修中常用的试灯法也属于电气测量范畴，通过灯泡的亮灭判断电路极性。高压连接器的极性验证必须特别注意安全规程，测量前确认设备处于完全放电状态，使用绝缘等级合适的测试工具。工业现场的经验法则是"测量两次，连接一次"，强调极性验证的严谨性。随着智能连接器的普及，部分高端产品已集成电子标签，通过专用读取设备可获取详细的极性信息，这代表了未来极性识别技术的发展方向。

技术文档系统是极性识别的权威依据。正规制造商提供的产品规格书（Datasheet）包含详尽的极性说明，通常以三维图示标注键位方向、引脚编号和机械基准面。军用规格连接器的技术文档更为全面，如MIL-DTL-38999系列标准文件对每种型号的极性特征都有精确描述。设备维护手册中的接线图是另一重要参考，通常以不同颜色区分极性，并标注线号对应关系。现代工程实践中，数字化技术文档管理系统日益普及，技术人员可通过移动终端实时查询连接器参数，大幅降低极性识别错误率。建立企业内部的连接器数据库是提升维护效率的有效措施，将常见连接器的极性特征、引脚定义和注意事项系统整理，形成知识共享平台。在轨道交通等大型系统中，连接器的极性管理已经发展为专门的工程技术，包括色标系统、标签体系和接线记录等全套解决方案。

特殊场景下的极性识别需要特别关注。高温环境可能导致标记褪色，此时应优先依靠结构防误设计；振动场合可能造成键位磨损，需结合电气测量确认；腐蚀性环境会使金属标记模糊，塑料标识的抗腐蚀性更为可靠。医疗设备连接器因安全考虑常采用独特极性设计，如心电图导联线的颜色编码系统必须严格遵循IEC60601-1标准。航空航天领域的连接器极性验证更为严格，通常要求三重确认：视觉检查、工装验证和电气测试。随着模块化设计理念的普及，预组装线束的应用越来越多，这种情况下连接器极性已在工厂端确保，现场只需对准导向装置即可，大大降低了安装错误风险。

电连接器极性识别技术的发展呈现出明显的智能化趋势。二维码标签、RFID芯片等自动识别技术开始应用于高端连接器，通过专用设备扫描即可获取完整极性信息。增强现实（AR）技术在维护培训中的应用，能够实时叠加连接器极性指示，辅助新手技术人员准确操作。机器学习算法正在被开发用于自动识别连接器类型和极性，通过图像分析给出接线建议。这些技术进步将极大提高极性识别的准确性和效率，但同时也要求技术人员不断提升数字化技能水平。无论技术如何发展，严谨的工作态度和系统的方法论始终是确保极性识别准确的基础，这也是电气工程师专业素养的重要体现。
