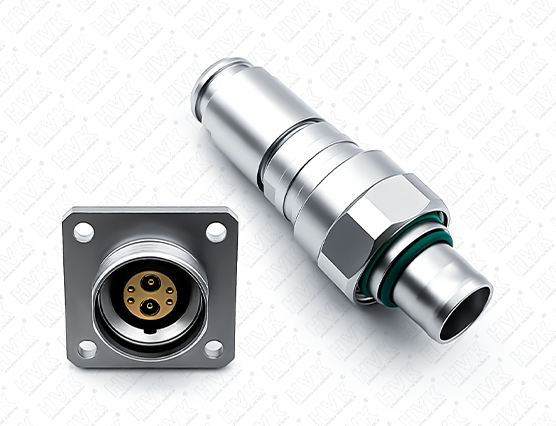

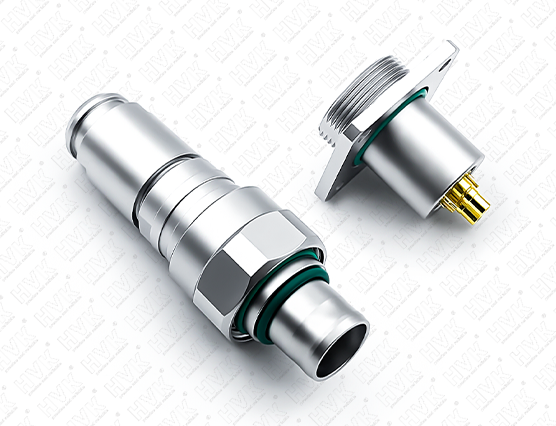

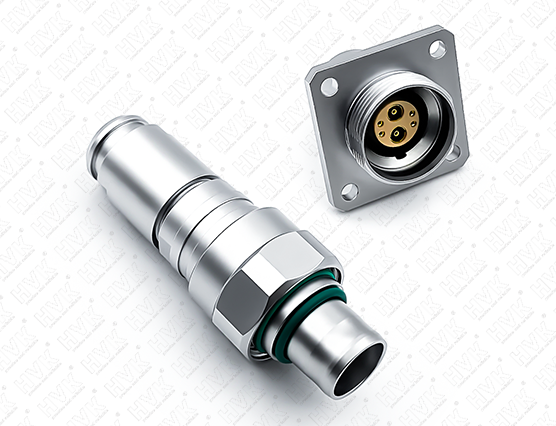

在高速数字系统和射频应用领域，电连连接器的信号完整性（Signal Integrity，简称SI）已成为衡量其性能的核心指标。信号完整性指的是连接器在传输电信号过程中保持波形不失真、时序不紊乱、能量不损失的综合能力，它直接影响着系统的误码率、传输距离和工作稳定性。随着数据传输速率进入百Gbps时代，连接器已从简单的导电通路演变为复杂的传输线系统，其信号完整性涉及电磁场分布、阻抗匹配、串扰控制及损耗管理等诸多因素，需要从频域和时域多个维度进行系统化设计与验证。
1、阻抗连续性与反射控制
阻抗匹配是信号完整性的第一道关卡。特性阻抗的精确控制，高速连接器的典型阻抗值为50Ω（射频）或100Ω（差分），公差需控制在±5%以内。美国Molex的EdgeRate系列通过有限元仿真优化接触件形状，将阻抗波动压缩至±3Ω。不连续点最小化设计，连接器内部的引脚长度变化、层间过渡等都会引起阻抗突变，日本Hirose的MX79系列采用渐进式过渡结构，使回波损耗在25GHz内优于-20dB。连接器-线缆系统协同设计，德国Rosenberger的HSD系列通过内置阻抗补偿段，抵消线缆端接引起的谐振，在56Gbps速率下眼图张开度提升35%。3D建模与仿真验证，ANSYS HFSS软件可精确计算连接器各部位的场分布，预测阻抗变化趋势，与实测结果偏差小于2%。材料介电常数稳定性，罗杰斯RO4835高频层压板在10GHz时Dk值变化仅±0.05，确保宽频带阻抗一致性。端接匹配技术，TE Connectivity的STRADA Whisper连接器集成薄膜电阻阵列，将信号反射系数降至0.1以下。
2、插入损耗与衰减机制
信号能量损失直接影响传输距离与信噪比。导体损耗的优化，镀金层厚度从0.5μm增至2μm可使10GHz时电阻损耗降低40%，但成本上升3倍，美国Amphenol的V-Series找到1.2μm的最佳平衡点。介质损耗控制，聚四氟乙烯（PTFE）在10GHz下损耗角正切仅0.002，是FR4材料的1/10，日本JAE的EXa系列采用发泡PTFE将插损降至0.15dB/inch@25GHz。趋肤效应应对措施，德国HARTING的ix Industrial连接器将接触件表面粗糙度控制在Ra<0.2μm，使10GHz时的趋肤损耗减少25%。谐振抑制技术，法国Souriau的Sunshine系列通过损耗性材料填充谐振腔，在28GHz处抑制15dB的谐振峰。混合介质设计，美国Gore的PHASEFLEX微波连接器采用空气-介质复合绝缘，在Ka波段插损优于0.05dB/接口。表面处理工艺，化学镀镍钯金(ENEPIG)比传统镀金在高频时接触电阻低30%，特别适合56Gbps以上应用。
3、串扰与隔离度管理
通道间干扰是高速系统的重大威胁。近端串扰(NEXT)抑制，FCI的Airmax VS系列通过接地针矩阵布局，在25GHz时相邻通道隔离度达60dB，远超IEEE 802.3bj标准的45dB要求。远端串扰(FEXT)控制，Molex的NearStack连接器采用错位排列的差分对，将FEXT降低18dB，使112G PAM4系统的眼图高度提升22%。电磁屏蔽设计，日本Hirose的DF63系列每个信号针周围配置4个接地针，形成法拉第笼效应，辐射发射降低12dB。三维场控制技术，Samtec的FireFly光-电混合连接器通过电磁带隙(EBG)结构，在40GHz时串扰抑制比传统设计提高25dB。边缘耦合优化，TE Connectivity的MultiGig RT3系列通过倒圆角处理边缘场分布，使相邻差分对间串扰降至-50dB以下。频率相关隔离策略，Rosenberger的HSD-Micro系列对不同频段采用差异化屏蔽：低频依赖接地隔离，高频依靠吸收材料。
4、时域参数与信号保真
脉冲信号的精确传输需要严格的时域控制。传播延迟一致性，Intel的PCIe 5.0规范要求连接器各通道间延时差<2ps/mm，FCI的CDFP系列通过激光调阻工艺将偏差控制在0.8ps/mm。抖动(Jitter)抑制，Amphenol的OSFP连接器采用低抖动材料组合，将随机抖动(RJ)限制在0.15ps RMS，满足800G以太网需求。上升时间保持能力，在56Gbps速率下，信号上升时间约7ps，Molex的Impulse系列通过带宽50GHz的设计，使边沿畸变<5%。眼图质量评估，Samtec的测试数据显示，优化后的连接器在112G PAM4系统中眼高保持65%UI，眼宽达55%UI。码间干扰(ISI)补偿，Rosenberger的Backdrill技术消除通孔短桩效应，在28Gbps时将ISI降低40%。预加重与均衡支持，富士康的CFP8连接器设计兼容3-tap前馈均衡(FFE)，补偿高频损耗引的符号间干扰。
5、电磁兼容与辐射控制
无意的电磁辐射可能干扰系统工作。辐射发射(RE)抑制，EN 55032 Class B要求30MHz-6GHz频段辐射场强<30dBμV/m，Hirose的IX系列通过全金属外壳与导电衬垫达标。传导发射(CE)控制，CISPR 25 Level 3规定150kHz-108MHz传导噪声<34dBμV，TE Connectivity的Z-PACK TinMan集成π型滤波器将噪声衰减50dB。共模噪声抑制，3M的D-sub连接器内置铁氧体磁环，在100MHz处共模阻抗达1000Ω。接地策略优化，德国ERNI的MultiGig连接器采用"星-网"复合接地，使地弹噪声<5mV。屏蔽连续性保障，美国Parker的ShieldTite系列通过360°环形接触，转移阻抗<5mΩ，远超MIL-STD-348的20mΩ要求。谐振模式抑制，安费诺的V-Series在壳体内部设计波纹结构，将腔体谐振频率推高至工作频段之外。
6、多物理场耦合分析与协同优化
信号完整性需要系统级协同设计。电-热协同分析，ANSYS Icepak与HFSS联合仿真显示，温度每升高10℃，插入损耗增加0.3dB，日本JAE的Thermal-Aware系列通过导热通道设计将温升控制在15℃内。机械-电气耦合，振动导致接触电阻变化可能引起10%的阻抗波动，德国Harting的Han-Modular采用弹性接触系统，在20g振动下阻抗变化<2%。材料-频率协同，罗杰斯RO4835的Dk值在24GHz时温度系数为-25ppm/℃，美国Gore的微波连接器通过复合材料将其补偿至±5ppm/℃。生产工艺控制，激光钻孔的定位精度±5μm可确保差分对对称性，使共模转换损耗优于-40dB。测试验证体系，Keysight的PLTS系统能同时测量时域反射(TDR)和频域S参数，构建完整的信号完整性模型。标准符合性验证，IEEE 802.3ck对800G接口规定插入损耗<3dB/inch@53GHz，各厂商正通过新型介质材料与结构创新达标。
电连连接器的信号完整性工程已发展为一门融合电磁学、材料科学与精密机械的交叉学科。随着224Gbps标准制定的启动，业界正在探索全新的技术路径：美国Ardent Concepts的AirBorn技术尝试用悬浮介电结构将带宽扩展至70GHz；日本Hirose开发的玻璃基板连接器通过光刻工艺实现±1μm的尺寸控制；欧洲IMEC研究所的硅光子集成方案有望将高频损耗降低一个数量级。信号完整性的优化不再局限于单一部件，而是向"连接器-线缆-PCB"协同设计发展，如Intel的ODI(Optimal Design Initiative)要求三者作为整体进行仿真。正如高速互连专家霍华德·约翰逊所言："在数字时代，连接器已不再是简单的金属导体，而是精密的电磁场导向结构——其设计复杂度不亚于一块高性能集成电路。"这种认知正在推动连接器技术从经验设计向模型驱动转变，通过多物理场仿真与材料基因组技术，实现信号完整性指标的精准预测与优化。
