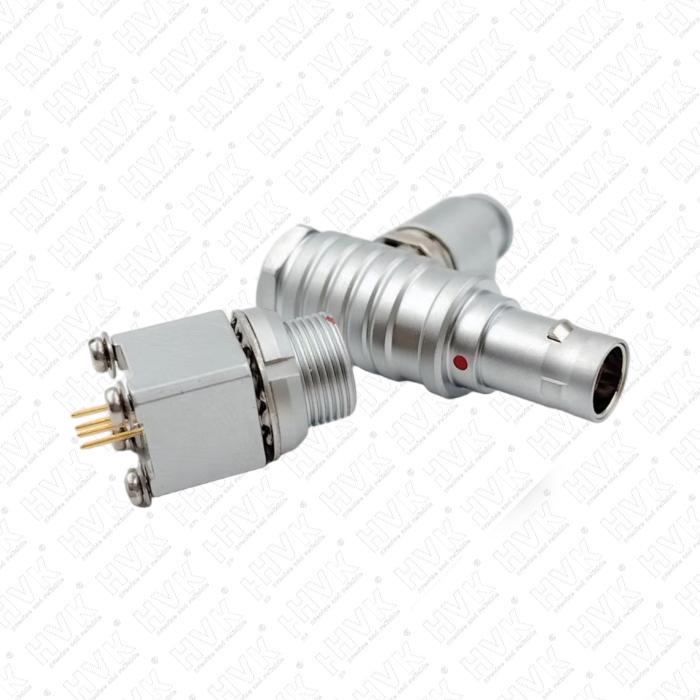

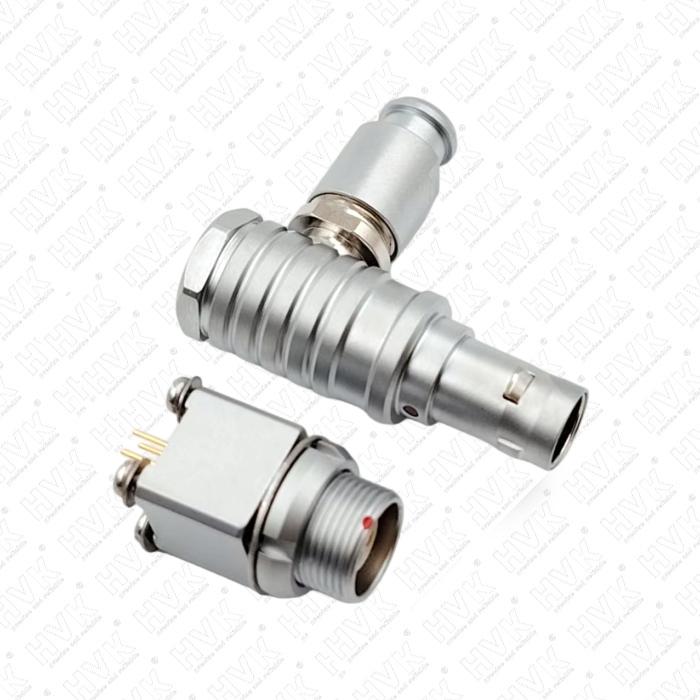

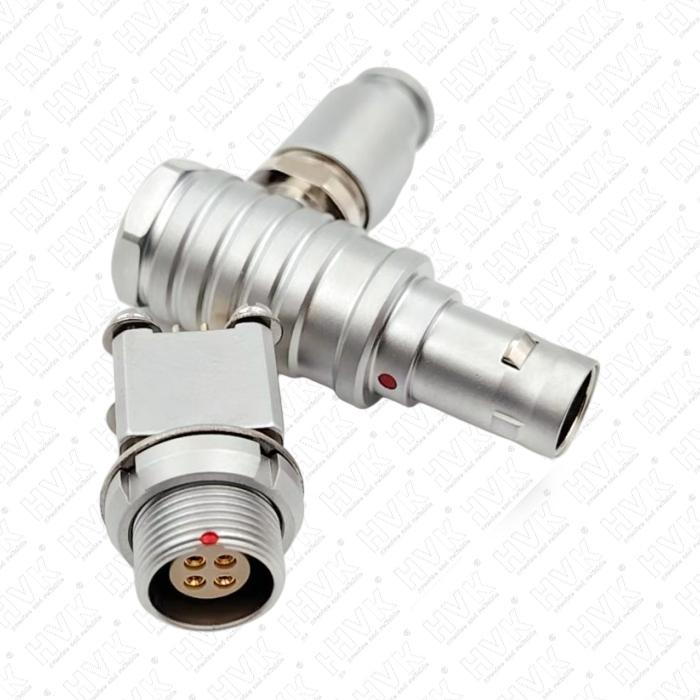

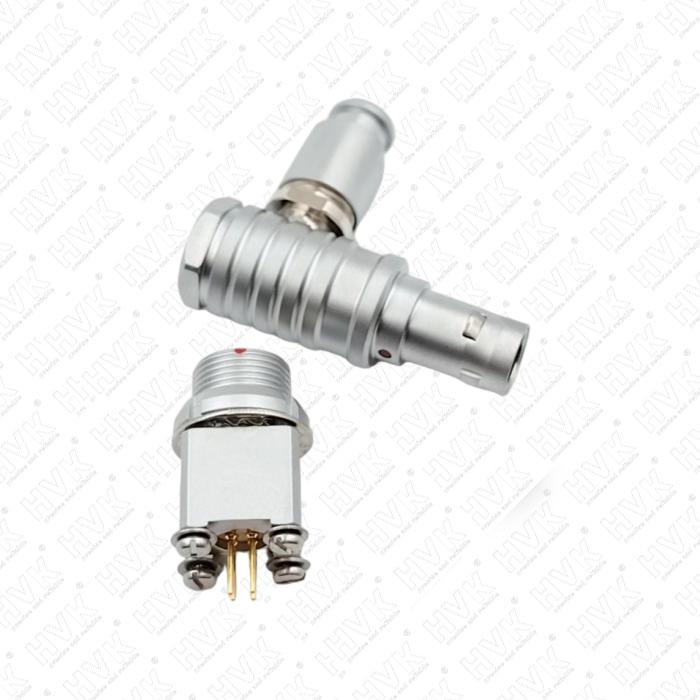

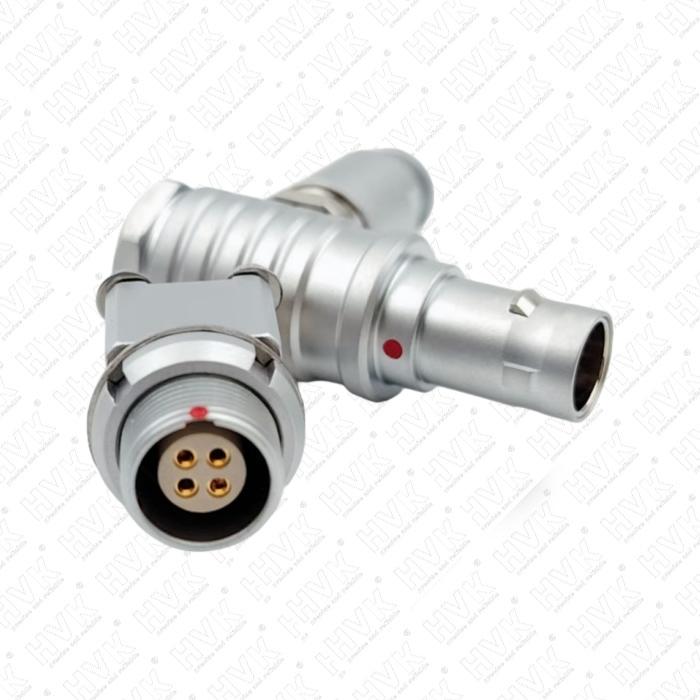

90度弯头航空插头作为工业自动化、精密仪器、军工设备、轨道交通及医疗电子领域常用的转角式连接器，凭借直角出线、节省安装空间、适配机箱侧壁与狭小机柜布线的结构优势，成为空间受限场景线路连接的核心选型。在现代设备小型化、集成化、轻量化的发展趋势下，整机内部布线愈发紧凑，功能模块不断叠加，对航空插头提出了更小体积、更多芯数、更小间距的高密度接触件排列需求，很多行业用户在选型阶段都会重点关注，90度弯头结构能否兼容高密度HD接触件排布，是否会因转角物理结构、内部走线干涉、绝缘间距、装配工艺等因素限制高密度设计落地。事实上，90度弯头航空插头**完全支持高密度HD接触件排列**，并非结构上存在不可突破的设计壁垒，只是相较于直式航空插头，弯头款在结构设计、模具开发、绝缘介质选型、接触件排布逻辑、成型工艺及装配标准上有着更高的技术门槛，需要从结构优化、材料升级、排布算法、生产工艺等多维度做专项适配，才能在保证电气安全、绝缘耐压、插拔可靠性、机械强度的前提下，实现小间距、多芯数、紧凑型的高密度接触件布局。

从基础结构原理来看，90度弯头航空插头主要由插头壳体、绝缘基座、接触件插针插孔、尾部弯头塑胶或金属转角护套、密封防水结构、锁紧机构等部分组成，其核心区别于直式航插的地方仅在于出线方向与尾部转角弯折结构，前端插接面、法兰安装面、接触件安装基座的核心布局空间，与同规格直式航空插头基本保持一致。高密度HD接触件排列的核心定义，是在固定壳体外径尺寸内，缩小相邻插针插孔中心间距、增加排布圈数、优化矩阵排列方式，实现单位面积内更多芯数的集成布局。弯头结构并不干涉前端插接端面的接触件排布逻辑，只要绝缘基座采用高强度、高绝缘性的工程塑胶材料，通过精密模具做微孔成型，就可以实现接触件密集孔位的规整排布，无论是圆形多圈环形高密度排列，还是矩形矩阵式HD排布，都能在90度弯头航空插头上实现标准化设计与量产，并不会因为尾部90度转角弯折，压缩前端插接面的有效布局面积，这也是弯头航插能够适配高密度排布的基础前提。

从电气安全与绝缘耐压角度分析，高密度接触件排列最大的难点在于孔距缩小后，相邻接触件之间的爬电距离、电气间隙容易不达标，易出现高压击穿、信号串扰、漏电短路等隐患，这也是部分普通低端弯头航插不敢做高密度排布的主要原因，而非弯头结构本身不支持。正规工业级与军工级90度弯头航空插头，在适配HD高密度排列时，会通过升级绝缘基材、优化孔位隔离结构、增加隔筋防护、采用分层绝缘设计等方式化解安全风险。选用PBT、LCP、PEEK等高强度耐高温、高绝缘阻抗的特种工程塑料作为绝缘基座，这类材料介电常数稳定、耐电弧性能强、吸湿率低，即使接触件间距大幅缩小，也能保持稳定的绝缘耐压能力，适配弱电信号、低压控制及中低压供电的高密度传输需求。同时在模具设计时，在每一圈接触件之间设计环形隔离凸筋，单根插针插孔外围设置独立绝缘隔离壁，物理拉大爬电路径，弥补间距缩小带来的电气安全短板，让90度弯头航插在高密度排布下，依旧满足国标及军工连接器的绝缘、耐压、防串扰标准。

从机械结构与装配工艺层面来看，90度弯头形态对高密度接触件排列存在一定制约，但均可通过结构优化予以解决。高密度接触件普遍采用细径插针插孔、冠簧式开槽插孔结构，杆件纤细、刚性相对偏弱，直式航插装配、压接、焊接过程受力均匀，不易出现偏位、弯针、虚位等问题；而90度弯头航插内部存在转角走线通道，线缆弯折后会产生向内的挤压力，容易传导至后端接触件根部，若结构设计不合理，极易造成高密度细径插针偏移、接触件受力形变，影响插接精度与使用寿命。针对这一痛点，高密度款90度弯头航空插头会采用分体式绝缘基座、后置加固压板、尾部应力释放结构设计，将接触件前端插接区与后端接线区做物理分隔，利用加固基座固定每一个高密度接触件的位置，限制径向与轴向偏移，同时在弯头尾部设计缓冲护线套，分散线缆90度弯折产生的应力，避免外力传导至精密接触件阵列。在生产装配环节采用精密数控车削、全自动微孔注塑、机器人手插组装工艺，保证高密度孔位同轴度、同心度误差控制在极小范围，杜绝人工装配带来的孔位偏差，从工艺层面保障HD排列的结构稳定性。

从应用场景与行业量产现状可以看出，目前市场上早已出现成熟的高密度90度弯头航空插头产品，覆盖圆形密封航插、矩形弯角连接器、板式弯头航插等多种品类，广泛应用于工控伺服电机、机器人关节走线、医疗影像设备、车载电控系统、军工机载设备等空间狭小、芯数需求多、布线必须转角避让的场景。这类产品在相同外壳尺寸下，比普通标准排布航插提升30%至60%的芯数密度，支持信号与电源混合高密度排布，同时保留90度直角出线、防水防尘、防震锁紧、板端贴片与线束压接等原有功能。唯一需要注意的是，高密度排布的90度弯头航空插头，相较于普通标准款，对模具精度、材料等级、生产工艺、质检标准要求更高，成本略高于常规排布型号，且不适合超大电流、高压强电场景，更适配弱电机电控制、高频信号、低压多路供电等工况。

综合来看，90度弯头航空插头在结构原理、材料适配、工艺优化的支撑下，完全可以实现高密度HD接触件排列，尾部90度转角仅改变出线方向，并不限制前端插接面的孔位布局能力，制约高密度设计的真正因素是绝缘材料性能、模具精密程度、应力释放结构与装配工艺水平，而非弯头本身的形态限制。随着连接器精密制造技术不断升级，小型化、高密度、弯角集成化已是行业主流发展方向，未来90度弯头航空插头的高密度排布会向着更小孔距、更多芯数、集成屏蔽接地、一体式滤波结构的方向持续升级，进一步满足各类精密设备狭小空间内多路信号与电源同步连接的使用需求。
