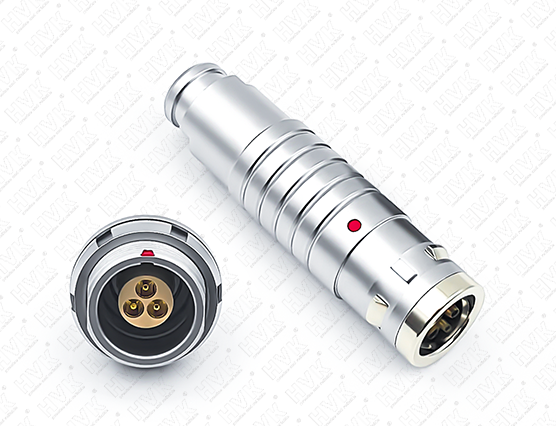

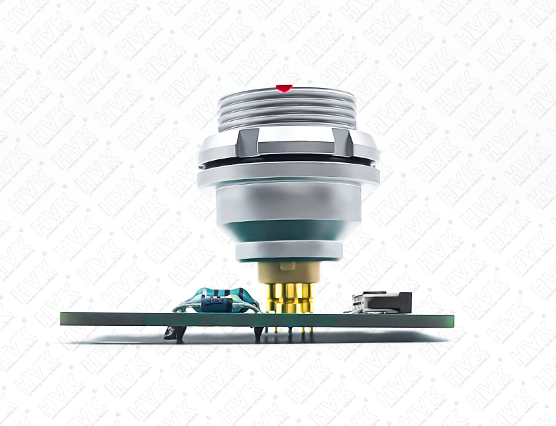

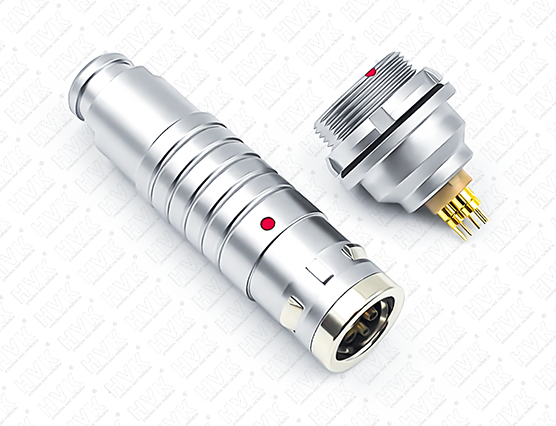

审视同轴航空插头这一长期作为航空航天、国防电子及高端工业装备中射频信号传输“神经枢纽”的元器件，其未来的发展轨迹已不再局限于单纯的机械加固与电气连通，而是正深刻地融入到全球电子产业向高频化、集成化、智能化以及绿色化转型的宏大叙事中。随着5G-Advanced及6G通信技术的预研落地、低轨卫星互联网的爆发式建设，以及电动垂直起降飞行器（eVTOL）等新兴航空业态的崛起，传统同轴航空插头的工作边界正在被不断重塑，未来的产品设计必须要在毫米波频段的信号完整性、极端环境下的轻量化生存能力，以及与数字孪生系统兼容的智能状态感知等多个看似矛盾的维度中寻找新的平衡点。首要且最紧迫的方向无疑是工作频率向毫米波乃至太赫泽频段的极致拓展，以及随之而来的低损耗、低反射设计。现代机载雷达、卫星相控阵天线以及高通量数据链系统，其信号载波频率已经广泛跨越10GHz、18GHz，并正向40GHz、60GHz甚至更高的毫米波频段进军。在如此高的频率下，连接器内部介电质的不均匀性、阻抗的微秒级失配以及表面粗糙度的趋肤效应，都会导致严重的插入损耗和电压驻波比（VSWR）恶化。因此，未来的同轴航空插头将大量引入空气介质同轴结构、精密微加工介电支撑体，并采用如聚四氟乙烯（PTFE）复合陶瓷、低介电常数（Low-Dk）和低损耗因子（Low-Df）的液晶聚合物（LCP）或改性聚酰亚胺等先进绝缘材料，以最大限度地降低信号衰减，确保在千兆乃至万兆级的数据传输速率下，信号的相位一致性和幅度稳定性依然能满足严苛的相位阵列雷达和软件定义无线电（SDR）的要求。

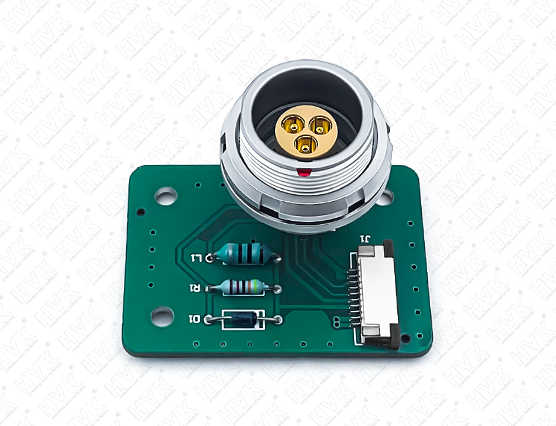

与高频化并行不悖的另一大核心趋势是产品的小型化、高密度化与多功能集成化。在航空器与卫星有限的舱内空间中，工程师们始终面临着单位体积内传输通道数量倍增的压力。未来的同轴航空插头将告别单一射频传输的功能局限，向“射频+电源+高速数字信号”的三合一或四合一混装接口演变，例如目前已有的12+4同轴混装模式将进一步精细化，可能在单个圆形或矩形外壳内集成数十个微米级间距的微型同轴接触件（如Micro-Coax或Mini-Coax系列），甚至直接集成光纤通道，形成光电混合航空插头。这种高密度集成要求接触件之间的串扰屏蔽设计达到新的高度，同时也推动了连接器外壳尺寸的缩减。微型化不仅仅是缩小外径，更包括缩短插配高度和实现板边直插（Edge-Mount）或免焊压接式结构，以适应现代高密度印刷电路板（PCB）的布局。此外，为了减少分立器件带来的互连节点失效风险，未来的同轴连接界面可能会与电缆组件、滤波器、甚至低噪声放大器（LNA）进行模块化预组装，出厂即作为一个具备特定射频功能的“功能模块”，而非简单的无源转接件，这将极大提升系统级射频链路的可靠性和调试效率。

材料科学的突破将是支撑上述高频与微型化需求的物理基石，未来的同轴航空插头将大规模应用新一代复合材料与表面处理工艺，以实现极致的轻量化与耐环境适应性。在航空航天领域，每一克重量的减轻都直接转化为有效载荷的提升或航程的延长。传统的黄铜或不锈钢外壳将被高强度铝合金、钛合金，以及碳纤维增强PEEK（聚醚醚酮）或陶瓷基复合材料（CMCs）所取代，这些材料不仅能减重30%至50%，还能在保持高机械强度的同时，耐受发动机周边的极端高温（如200℃以上）或深空的极寒与辐射。在接触件方面，为了应对高频插拔（目标普遍提升至5000次以上，甚至过万次）带来的磨损和微动腐蚀，新型铜基复合材料（如碳纳米管增强铜）将被应用，表面则会采用石墨烯涂层或类金刚石碳（DLC）镀层，这能将接触电阻稳定在极低水平（如≤5mΩ）并大幅提升耐磨与抗熔焊能力。同时，针对海洋环境或高湿盐雾环境，无镉、无铅的环保镀层（如锌镍合金、哑光锡或特定导电聚合物）将成为强制标准，以符合全球日益严格的RoHS、REACH及欧盟《可持续产品生态设计法规》，这标志着行业从单纯的“性能导向”向“全生命周期环境友好导向”的转变。

或许最具颠覆性的发展方向，是同轴航空插头从“无源的静态硬件”向“有源的智能节点”的基因突变。在工业4.0、预测性维护（Predictive Maintenance）及飞机健康管理系统（AHMS）的推动下，未来的高端同轴航空插头将内置微型传感器（如MEMS温度传感器、应变计、微电流探头）甚至集成RFID或NFC芯片。这些智能元件可以实时监测连接点的温升（精度可达±1℃）、接触电阻的微小漂移、插拔次数、振动频谱以及是否存在松动或微动磨损。通过嵌入式边缘计算单元或经由独立的低速总线（如RS-485、CAN或单线协议），这些数据被实时上传至设备主控系统或云端平台。这意味着，连接器不再是等待故障发生后才被更换的“哑巴零件”，而是能够提前数周甚至数月预警潜在过热、接触不良或绝缘老化的“哨兵”。例如，当内置传感器检测到某射频通道因振动导致接触电阻上升了10%时，系统可立即标记该链路降级，并切换至冗余通道，同时通知地勤人员进行预防性更换，从而避免了空中失联或数据丢包的重大风险。这种智能化的演进，将同轴连接器深度嵌入到了整个设备的数字孪生与全寿命周期管理（PLM）体系之中。

最后，面对商业航天、深空探测以及地球极端环境（如极地科考、深海机器人）的特殊需求，同轴航空插头的密封与屏蔽技术也将迎来定制化革新。针对真空环境，需要解决出气率（Outgassing）极低且能在冷热循环中不产生碎屑的密封绝缘体；针对强辐射环境，需采用抗辐照老化的特种聚合物；而针对高压或大电流同轴电力传输（如电动飞机的高压直流输配电，可达1000V/600A级别），则必须优化内部的电弧抑制结构与散热通道，可能引入微流道液冷或高导热界面材料。制造端，随着产品复杂度的提升，自动化精密装配、AI视觉在线检测以及3D打印（增材制造）技术将被更广泛应用，以实现异形内腔、一体化外壳或极小批量的快速定制，降低人为装配误差，确保批次间性能的高度一致性。综上所述，同轴航空插头的未来，是成为一个集成了高频电磁设计、先进材料力学、微电子传感技术与绿色环保理念的复合型互连系统，它将继续作为保障关键信号与能量传输的最后一环，在愈发苛刻的工业与宇航前沿场景中，定义连接的可靠边界。
