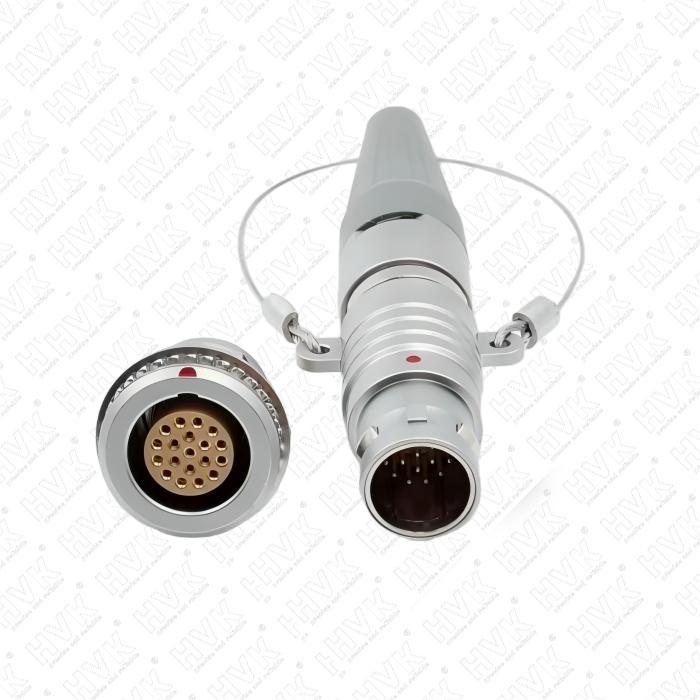

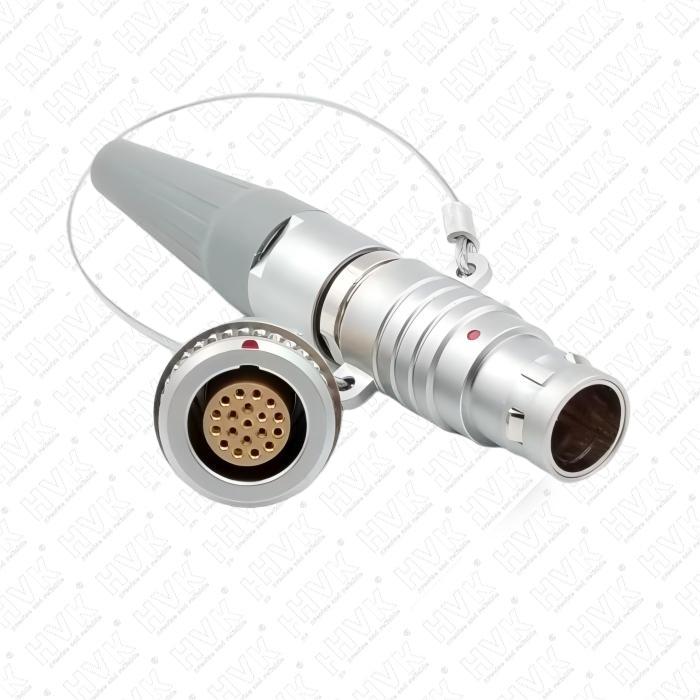

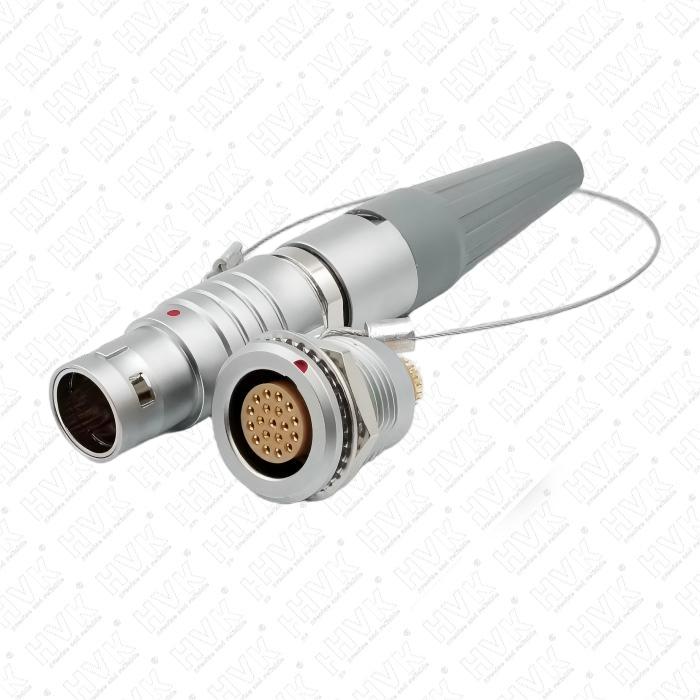

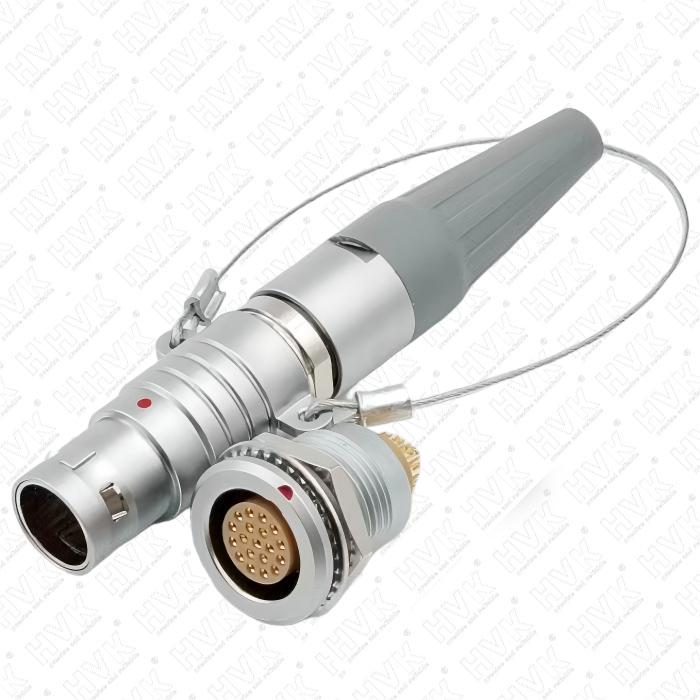

金属圆形航空连接器的抗拉强度测试，是确保其在航空航天、国防军工及高端工业领域可靠运行的关键环节。这类连接器常处于剧烈振动、高速气流冲击及复杂力学载荷的环境中，一旦电缆与连接器之间的连接发生滑脱或断裂，后果往往是灾难性的。因此，抗拉强度测试不仅是验证产品结构设计的合理性，更是对供应链质量控制的一道铁闸。测试的核心在于模拟连接器在实际安装和使用中承受的轴向拉力，评估其抵抗外力脱离的能力，确保电气连接的持续性与物理完整性。

测试的首要依据是国际与国家标准体系。对于金属圆形航空连接器，最权威的测试规范通常遵循MIL-DTL-38999、MIL-STD-1344A等美军标，以及国内的GJB 1216、GB/T 5095系列标准。这些标准详细规定了测试的设备要求、样品制备、加载速率及判定准则。测试通常在万能材料试验机上进行，该设备需具备高精度的力值传感器和位移控制系统，能够实时记录载荷-位移曲线。在测试前，必须根据连接器的规格（如外壳尺寸、接触件号数）和适用标准，确定具体的拉力阈值。例如，对于AWG 20号导线的接触件，其最小抗拉强度通常要求在200牛顿以上，而对于更大截面的电源接触件，这一数值可能高达数千牛顿。

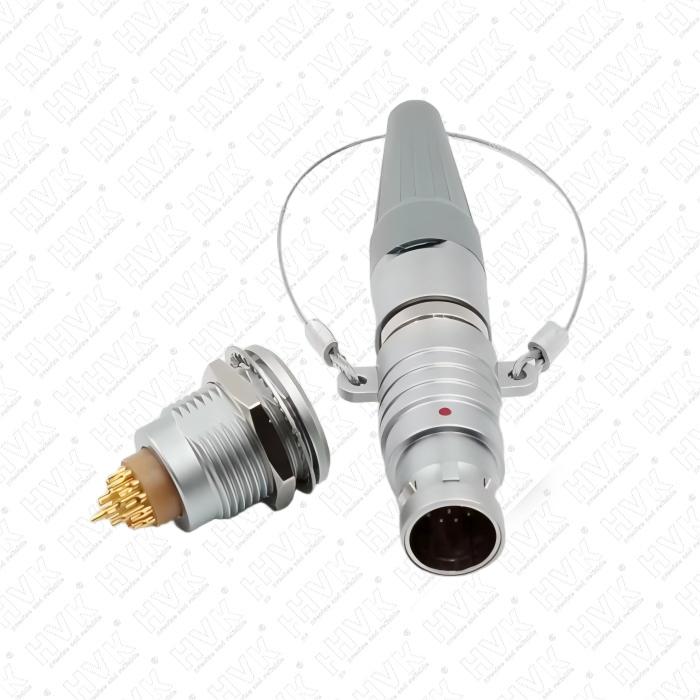

样品制备是测试成败的关键，必须严格模拟真实的应用场景。测试样品通常由插头、插座、适配电缆三部分组成。在制备时，电缆必须与连接器进行标准的端接（如压接、焊接或绕接），并施加规定的应力消除装置（如热缩管、灌封胶或后螺母）。特别需要注意的是，测试所用的电缆必须是新品，且其导体截面积、绝缘外径需符合连接器规格书的要求。如果测试中电缆本身先于连接器断裂，则该次测试视为无效。样品制备完成后，需将连接器固定在试验机的夹具中。固定方式至关重要：插头或插座应夹持在绝缘体外壳或专用的固定工装上，严禁直接夹在金属接触件上，以免造成接触件变形导致测试数据失真。同时，电缆的自由端应垂直向上引出，确保拉力方向与连接器轴线完全一致，避免产生侧向分力或扭矩。

测试过程分为“静态抗拉”与“动态抗拉”两种模式。静态抗拉测试是最基础的验证手段。操作时，启动试验机，以恒定的速率（通常为50mm/min或100mm/min）施加轴向拉力。试验机将自动记录从零开始逐渐增加的载荷，直到连接器发生破坏或达到规定的保持时间。在加载过程中，需密切观察连接器的状态：是电缆从绝缘体中拔出？还是接触件与导线断开？亦或是连接器外壳发生塑性变形？这些破坏模式直接反映了设计的薄弱环节。例如，如果接触件从绝缘体中轻易拔出，说明绝缘体的保持力设计不足或压接工艺存在问题；如果导线在压接筒处断裂，则可能是压接工具压力参数设置不当。

除了静态测试，针对航空应用的特殊性，还需进行“振动-抗拉复合测试”。在实际飞行中，连接器在承受持续振动的同时，也可能受到意外的拉扯。这种测试更为严苛，通常先将连接器安装在振动台上，施加随机振动谱，同时在电缆末端悬挂一定重量的砝码（模拟持续拉力）。测试持续数小时后，检查连接器是否出现松动、接触不良或密封失效。这种复合测试能更真实地模拟极端工况，是高端航空连接器必做的验证项目。

测试数据的分析与判定是最后的把关环节。测试结束后，试验机会输出一条载荷-位移曲线。合格的标准通常包括三个方面：一是破坏载荷必须大于规定的最小值，即使连接器没有完全断裂，只要载荷达到了标准要求的1.5倍安全系数，即可判定为合格；二是无破坏性变形，连接器外壳、绝缘体及接触件在卸载后应能恢复原状或仅有微小弹性变形，不得出现裂纹或永久弯曲；三是电气连续性保持，在施加拉力的全过程中，通过微欧计监测接触电阻，电阻值不得出现突变或超出规定范围，确保拉力并未导致内部虚接。

值得注意的是，金属圆形航空连接器的抗拉强度还与“应力消除”（Strain Relief）设计密切相关。优秀的连接器会在尾部设计复杂的应力消除结构，如弹簧爪、橡胶圈或编织网套，将电缆受到的拉力分散到更大的面积上，避免应力集中在电缆进入连接器的根部。在测试验证中，这部分结构的有效性往往是评估的重点。如果去掉应力消除装置进行测试，连接器的抗拉强度通常会呈断崖式下跌。

综上所述，金属圆形航空连接器的抗拉强度测试是一项系统性的工程，它涵盖了标准研读、样品制备、设备校准、过程监控及数据分析等多个维度。通过科学严谨的测试，不仅能筛选出不合格的产品，更能反向推动设计优化——比如增加绝缘体的倒刺结构、改进压接筒的壁厚、优化应力消除的几何形状。对于航空制造业而言，每一次拉力测试的背后，都是对飞行安全的一份郑重承诺。只有通过了严苛拉力考验的连接器，才有资格被安装在翱翔蓝天的战鹰之上。
