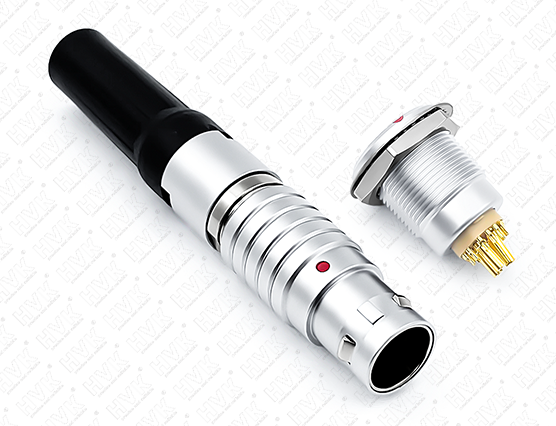

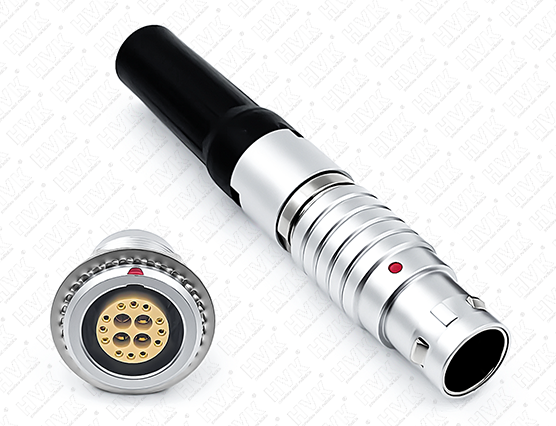

在航空航天、高端通信及精密测试测量等领域，12+4同轴航空连接器因其紧凑的结构设计和强大的信号传输能力而被广泛应用。这种连接器通常包含12个用于传输高频信号的同轴触点以及4个用于电源或低速控制的普通针脚，其焊接质量直接决定了整个系统的信号完整性、抗干扰能力及长期运行的可靠性。由于涉及到高频同轴电缆与微型化接触件的精密连接，其焊接技术要求远比普通电气连接严苛，必须遵循一套从环境控制、工具选型到微观操作的标准化工艺体系。首先，在焊接前的准备阶段，必须确保操作环境达到极高的洁净度标准，工作区域应无尘、干燥且配备防静电设施，因为微小的灰尘或静电放电都可能直接击穿精密的同轴绝缘层或导致虚焊。同时，必须根据线缆的具体型号，如RG-174、RG-316或半刚性电缆，选用匹配的同轴专用剥线工具，严禁使用普通剪刀或美工刀进行手工剥线，以防止损伤屏蔽层或造成中心导体刻痕。剥线长度的精度控制是第一道技术关卡，通常要求外层护套、屏蔽层及内层绝缘层的剥线长度需与连接器插孔的机械尺寸严丝合缝，例如中心导体的裸露长度通常需控制在2.5至3.5毫米之间，过长会导致阻抗不连续，过短则无法触及焊杯底部。在材料选择上，必须采用免清洗或低残留的优质助焊剂，并搭配高纯度、低熔点的无铅焊锡丝，以确保焊点具备优异的导电性和耐振动性能。

进入核心焊接操作环节，针对12个同轴触点的处理需严格遵循“先内后外”及“快速精准”的原则。对于中心导体的焊接，推荐使用功率在20至30瓦之间、烙铁头直径不超过0.5毫米的恒温焊台，温度通常设定在320℃至350℃之间。操作时，应先将少量焊锡预镀在连接器内导体的焊杯内壁，随后将处理后的电缆芯线垂直插入，用烙铁头轻触焊杯边缘，利用热传导使焊锡迅速熔化并均匀润湿。此过程的关键在于时间控制，单点焊接时间应严格限制在3秒以内，目的是在形成牢固冶金结合的同时，避免因过热导致内部的聚四氟乙烯或聚乙烯介质层熔化变形，一旦介质层变形，将直接破坏阻抗匹配，引发信号反射。焊点成型后应呈现光亮、平滑的圆锥形，焊锡量需恰到好处地填满焊杯约75%至100%的空间，既不能过少导致机械强度不足，也不能过多溢出焊杯口而侵入绝缘介质区域。完成中心导体焊接后，需进行屏蔽层与外导体的连接，这是保证12+4连接器抗电磁干扰能力的关键。对于编织屏蔽层，应将其梳理整齐并向后翻折，紧密包裹在连接器的屏蔽壳或压接套管上。若采用焊接方式，需使用较大口径的烙铁头进行快速拖焊，确保每一根屏蔽铜丝都被焊料充分浸润，实现低阻抗的接地回路；若采用压接方式，则需选用与电缆直径匹配的压接钳，通过六角压模施加50至80牛顿的压接力，使屏蔽层与外壳形成紧密的机械与电气连接。

除了同轴触点的特殊要求，剩余的4个电源或控制针脚的焊接同样不可忽视，其焊线直径与焊杯内径的比例通常需控制在0.6至0.8之间，以保证焊锡能形成弯月面润湿。在多股导线插入焊杯时，必须确保所有线芯梳理整齐并完全插入杯底，杜绝线头散乱或触及相邻引脚造成短路。在整个焊接过程中，温度的把控是通用技术要求的核心，过高的温度会烫伤连接器的氟橡胶密封圈，导致防护等级下降，甚至使外壳镀金层氧化变色；过低的温度则会产生“冷焊”点，表面看似连接，实则内部存在微小缝隙，在航空器高频振动环境下极易断裂。因此，建议采用带有温度校准功能的专业焊台，并在操作间隙及时清理烙铁头上的氧化物。焊接完成后，严禁使用冷水或压缩空气进行强制冷却，应让组件在静止空气中自然冷却至室温，防止因热应力不均导致针脚变形或介质开裂。随后的质量自检环节同样至关重要，需借助5倍以上放大镜或显微镜进行目视检查，确认无虚焊、桥连、焊锡飞溅或介质损伤。对于高可靠性要求的场景，还需使用万用表测量各引脚间的绝缘电阻，确保无短路或断路现象，必要时需使用网络分析仪测试电压驻波比，确保高频性能达标。最后，在组装外壳时，必须严格按照力矩标准使用扭矩扳手拧紧锁紧螺母，通常控制在5.42牛米左右，既保证连接稳固，又避免因过扭导致外壳螺纹滑丝或内部触点位移。通过这一系列严谨的工艺流程控制，才能确保12+4同轴航空连接器在极端环境下稳定工作。
