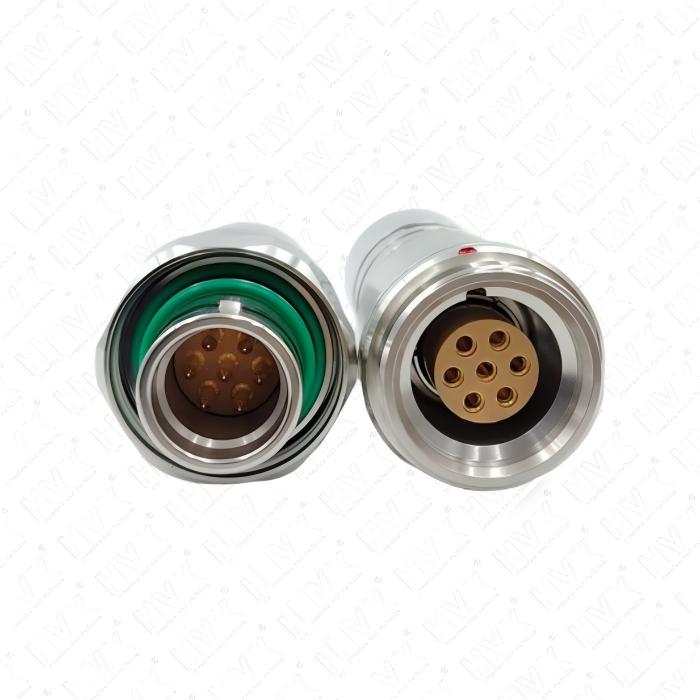

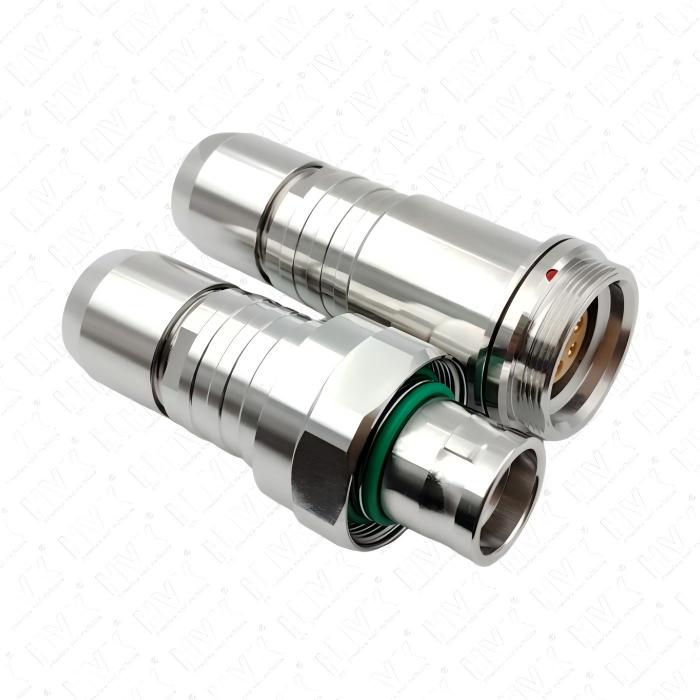

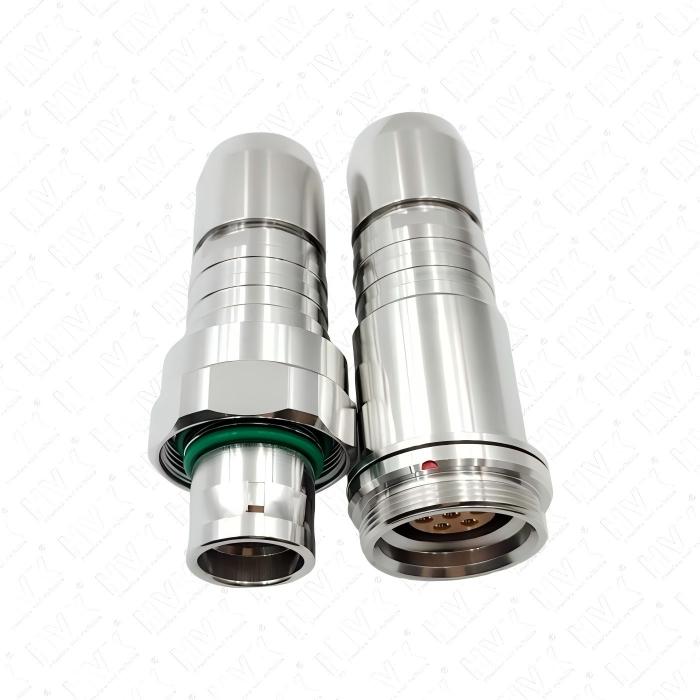

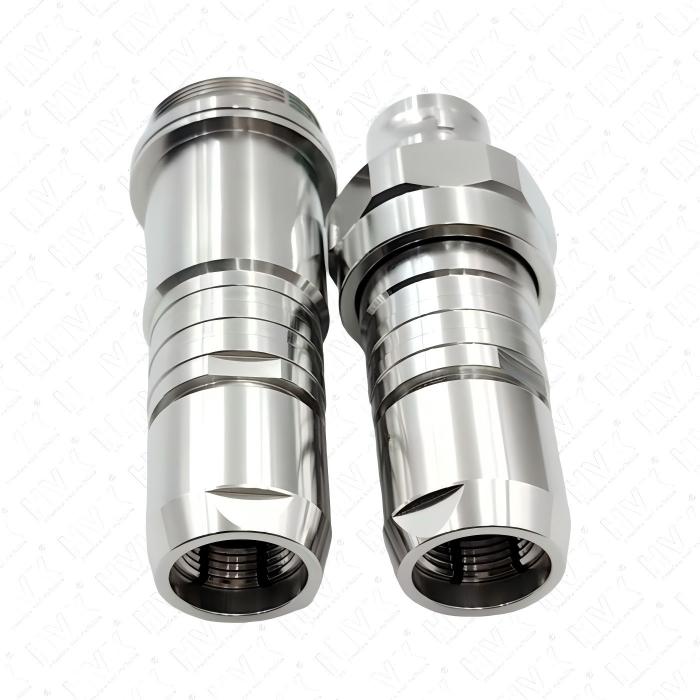

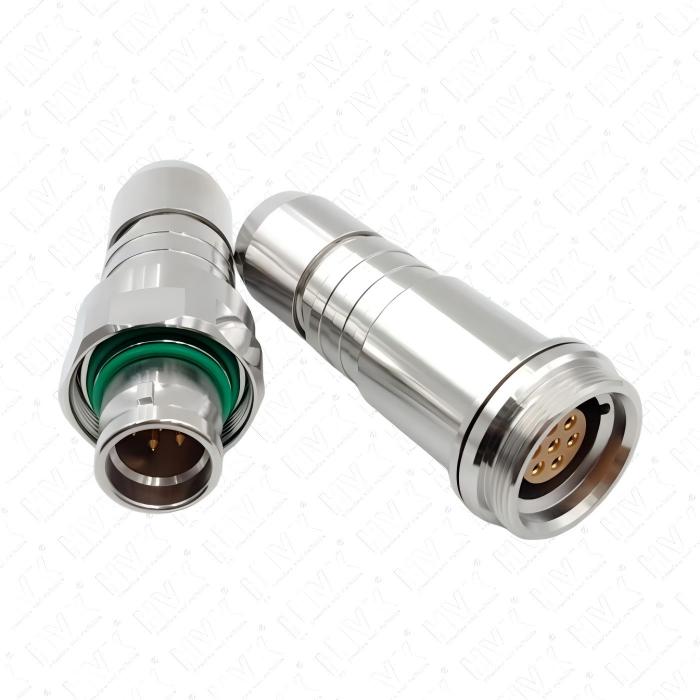

在现代高端制造与精密科研设备中，航空插头作为连接系统的关键组件，其性能直接影响整个设备的运行稳定性。其中，“无磁航空插头”因其在强磁场环境或高精度磁传感场景下的独特优势，成为航空航天、核磁共振、粒子物理实验等领域的重要配件。那么，这种插头究竟是如何实现“无磁性”效果的？其背后的材料学、结构设计及工艺控制值得深入剖析。

要实现无磁性，最核心的路径是从源头上阻断材料被磁化的可能。自然界中，绝大多数金属都具有一定的磁性响应，尤其是铁、钴、镍及其合金，它们属于铁磁性材料，在外加磁场作用下极易被磁化，并在撤去磁场后仍保留剩磁。而无磁航空插头的首要策略，就是彻底规避这类材料的使用。例如，传统航空插头常采用钢制外壳以增强机械强度，但钢材中的铁元素正是磁性的主要来源。无磁版本则转而选用有色金属或特种合金，如钛合金、铝合金、铍青铜以及奥氏体不锈钢（如304、316系列）。这些材料的晶体结构决定了它们属于顺磁性或抗磁性物质——顺磁性材料仅在外加磁场存在时表现出微弱的磁性，且随磁场消失而立即归零；抗磁性材料甚至会对外部磁场产生微弱排斥。更重要的是，这类材料的相对磁导率通常仅为1.001左右，几乎与真空相当，因此不会像铁磁材料那样聚集或扭曲磁力线，从根源上消除了干扰源。

除了基体材料的选择，表面处理工艺也是实现无磁性的关键环节。许多金属在加工过程中可能因塑性变形、热处理不当或表面氧化层的形成而产生微小的磁性。例如，某些不锈钢在冷加工后可能发生马氏体相变，导致原本无磁的奥氏体结构转变为具有微弱磁性的马氏体组织。为此，无磁航空插头在制造中需严格控制加工工艺：一方面采用低温退火或固溶处理，消除内应力并稳定奥氏体结构；另一方面，表面镀层需选用无磁材料，如化学镀镍（需控制磷含量以避免磁性）、阳极氧化铝或贵金属镀层（如金、银）。这些镀层不仅提供防腐蚀保护，还能进一步隔离可能存在的微弱磁性区域，确保整体部件的磁中性。

结构设计同样在无磁性能中扮演重要角色。传统航空插头的接触件通常采用铜合金（如黄铜、磷青铜），这些材料本身虽无强磁性，但在高频电流或脉冲信号传输中可能产生涡流效应，进而引发局部磁场。为解决这一问题，无磁设计往往采用特殊的接触件构型：例如，将插针设计为空心结构以减少导体横截面积，从而降低涡流损耗；或在接触界面引入非磁性弹性元件（如铍铜弹簧圈），既保证接触可靠性，又避免因多点接触产生的磁滞效应。此外，插头的绝缘体材料也需经过筛选——某些工程塑料（如聚醚醚酮PEEK、聚四氟乙烯PTFE）不仅具备优异的电绝缘性能，还因其分子结构中不含金属离子而完全无磁，成为理想的支撑介质。

在实际应用场景中，无磁航空插头的性能验证尤为严格。以核磁共振成像（MRI）设备为例，其内部静磁场强度可达3特斯拉以上，任何微小磁性杂质都可能导致图像伪影甚至设备损坏。因此，无磁插头必须通过高斯计测试，确保在距离插头表面5毫米处的磁场畸变小于0.5毫高斯。这种级别的检测要求生产厂商具备从原材料入库到成品出厂的全流程磁控能力，包括使用消磁设备对每批次零件进行退磁处理，以及在无尘车间中完成组装以避免铁屑污染。

值得注意的是，无磁并不等同于非导电或低强度。通过材料复合与结构优化，现代无磁航空插头已能在极端环境下保持高性能：例如，采用钛合金外壳的型号可承受深海高压，而填充陶瓷绝缘体的版本可在200℃高温中稳定工作。这种多维度的性能平衡，使得无磁航空插头不仅是磁敏感环境的“通行证”，更成为高端装备可靠性的象征。

从实验室的粒子对撞机到太空站的遥感仪器，无磁航空插头以材料科学与精密制造的智慧，悄然守护着人类对微观世界与浩瀚宇宙的探索。它提醒我们，在科技的前沿领域，往往是最不起眼的细节——比如一个没有磁性的连接器——决定着宏大的科学梦想能否照进现实。
