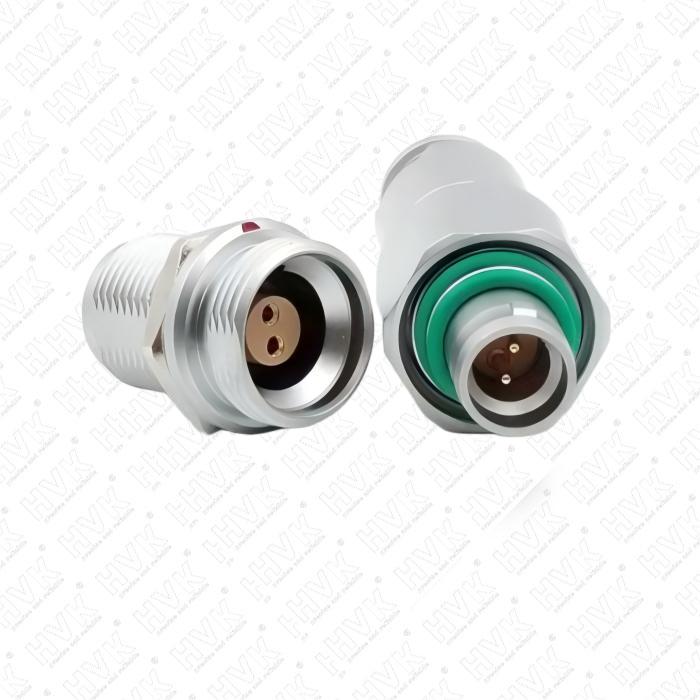

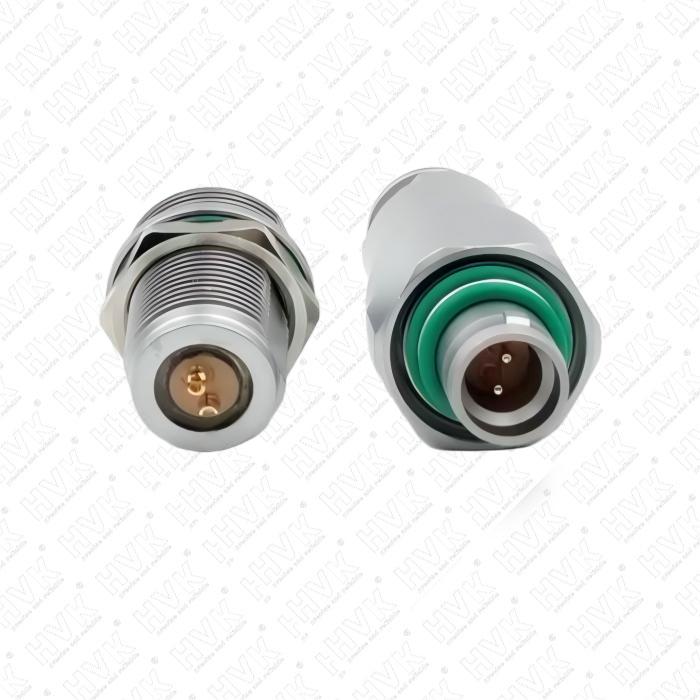

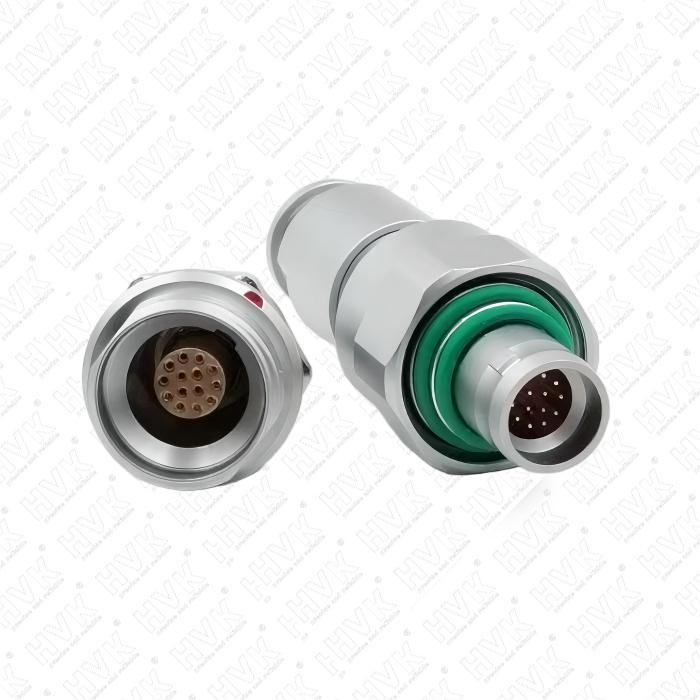

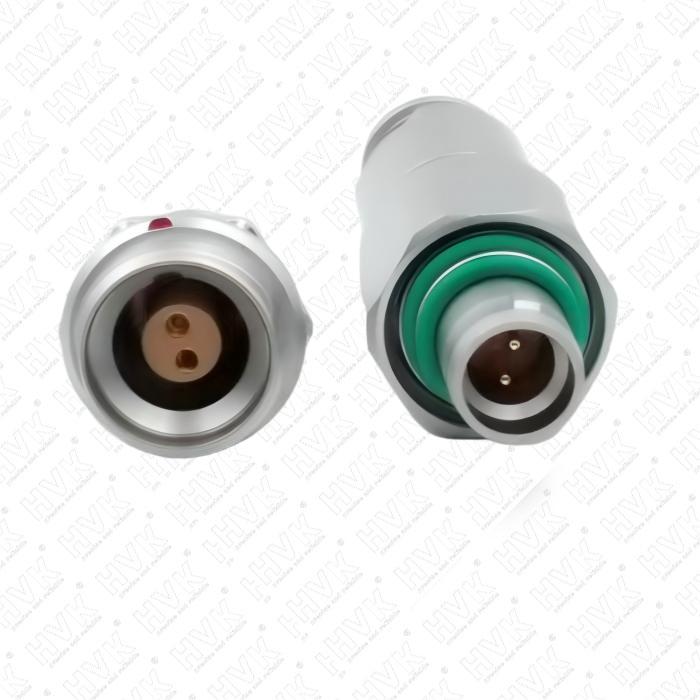

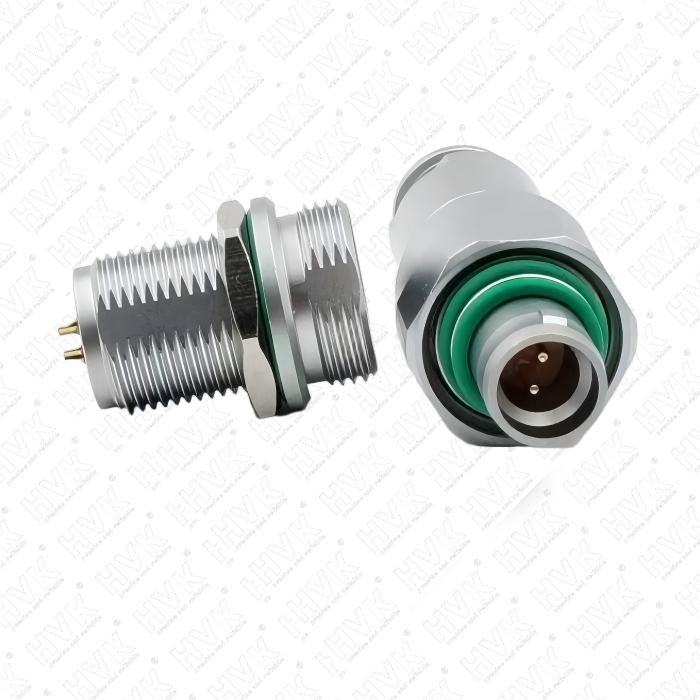

在电子连接器的庞大谱系中，无磁航空插头是一个看似低调却承载着尖端科技使命的特殊分支。它的设计初衷并非为了满足普通工业场景的需求，而是为了解决一个极为精密的工程难题：如何在强磁场或对磁场极其敏感的环境中，实现信号与电力的可靠传输而不对周围环境产生任何磁性干扰。这个设计初衷决定了它从一开始就站在了连接器技术金字塔的顶端。

要理解无磁航空插头的设计初衷，首先需要澄清一个概念误区。市面上存在一类被称为“磁性连接器”的产品，它们依靠磁铁的吸力来实现插头与插座的自动对位和吸附固定，常用于轻薄笔记本电脑的电源接口或某些便携设备。无磁航空插头与此完全相反，它的核心设计目标恰恰是“消除一切磁性”。这意味着其外壳、接触件、镀层乃至最微小的弹簧，都必须采用极低磁化率的材料制造，既不主动产生磁场，也不与外部磁场发生相互作用。这种技术追求的根源在于，现代高端科学设备对磁性干扰的容忍度已经低到了令人惊叹的程度——在高精度量子计算或磁共振成像设备中，哪怕是极其微弱的杂散磁场，都足以导致量子比特退相干或MRI图像出现伪影，使整个系统的性能崩塌。

从材料工程的视角来看，实现“无磁”远比想象中困难。普通航空插头中大量使用的镍、铁、钴等元素恰恰是铁磁性的主要来源。以接触件表面镀层为例，镍镀层因其优异的耐磨性和抗腐蚀性，在传统连接器中几乎是不可或缺的屏障层。然而，镍恰好是铁磁性金属。工程师的解决方案极具智慧：通过引入磷元素与镍形成合金，破坏镍原子的磁畴排列，从而在宏观上消除磁性。这种镍磷合金镀层既保留了镍的机械性能，又实现了无磁特性，是材料科学在连接器领域的一次精妙应用。除此之外，连接器外壳需采用无磁不锈钢（如304或316奥氏体不锈钢）或特殊配比的铜合金，接触件则选用铍铜或磷青铜，每一处材料的选择都是一次性能权衡——既要无磁，又要满足导电性、机械强度、耐腐蚀性和加工可行性，这组矛盾要求工程在多个目标之间寻找最优解。

无磁航空插头的应用定位，清晰地指向那些将磁场纯净度视为生命线的尖端领域。这些领域的技术特性决定了它们对连接器提出了比普通工业场景严苛一个数量级的要求。

在医疗影像领域，磁共振成像设备是无磁连接器最大的应用场景之一。MRI设备的核心是一个产生极强均匀磁场的超导磁体，任何磁性材料的引入都会扭曲这个磁场的均匀性，最终在重建图像中表现为几何畸变或信号丢失。无磁连接器用于传输射频脉冲信号和接收人体组织产生的回波信号，必须在强静磁场和变化的梯度磁场中保持完全“透明”，确保信号的纯净度和成像的精确性。这个场景的特殊之处在于，连接器不仅自身不能带磁，还必须能够在强外部磁场中正常工作，这对材料磁化率的要求极为苛刻。

量子计算是另一个将无磁连接器推向极致的前沿阵地。量子计算机的核心部件——量子比特——对外界磁场干扰极其敏感，哪怕极其微弱的杂散磁场都可能导致退相干，使量子态坍缩并产生计算错误。量子计算系统通常需要在极低温（接近绝对零度）环境下运行，这进一步加剧了材料选择的难度，因为某些在室温下无磁的材料在低温下可能表现出磁性。日本航空电子（JAE）和Samtec等连接器制造商已将量子计算列为无磁连接器的核心目标应用市场，专门开发了面向超低温环境的无磁同轴连接器组件。

在航空航天领域，无磁连接器服务于那些需要精确磁场测量或避免磁干扰的任务。例如，地球磁场探测卫星、磁层研究探测器等科学载荷，要求连接器不能产生任何可能干扰磁力仪读数的杂散磁场。传统航空连接器即使在设计上已经相当精密，但其外壳和接触件中不可避免地含有微量铁磁性元素，这些元素在精密磁测任务中足以成为误差源。无磁连接器的出现填补了这个空白。

从更宏观的产业视角观察，无磁航空插头的技术演进折射出连接器行业的两个深层趋势。一是性能需求的持续升级——当系统精度逼近物理极限时，过去被忽略的“小问题”开始暴露为瓶颈，推动基础元件向极致性能迭代。二是专用化程度的加深——通用连接器已无法满足尖端领域的需求，针对特定应用场景开发的专用连接器正在成为技术制高点。这种专用化不仅体现在电气参数上，更体现在材料工程、环境适应性和全生命周期可靠性等多个维度。

值得注意的是，无磁航空插头的制造技术仍在持续发展中。随着太赫兹通信、超高场MRI（7T及以上）、容错量子计算等新一代技术的涌现，对连接器的频率响应、低温性能和磁化率控制提出了更高要求。连接器厂商正在开发多芯高密度无磁连接器、面向太赫兹波段的超小型产品，以及集成更多功能的智能连接方案。这些技术储备不仅服务于今天的尖端应用，更在为未来的科学突破铺路。

无磁航空插头的设计初衷与应用定位，实际上回答了工程学中的一个根本问题：当系统的精度逼近物理极限时，每一个细节都变得至关重要。一个微小的插头、一层极薄的镀层、一缕几乎测不到的磁性，在普通应用中可以忽略，但在量子比特的尺度上，它就是决定成败的关键。这正是工程学的魅力所在——在最不起眼的地方，解决最关键的问题。
