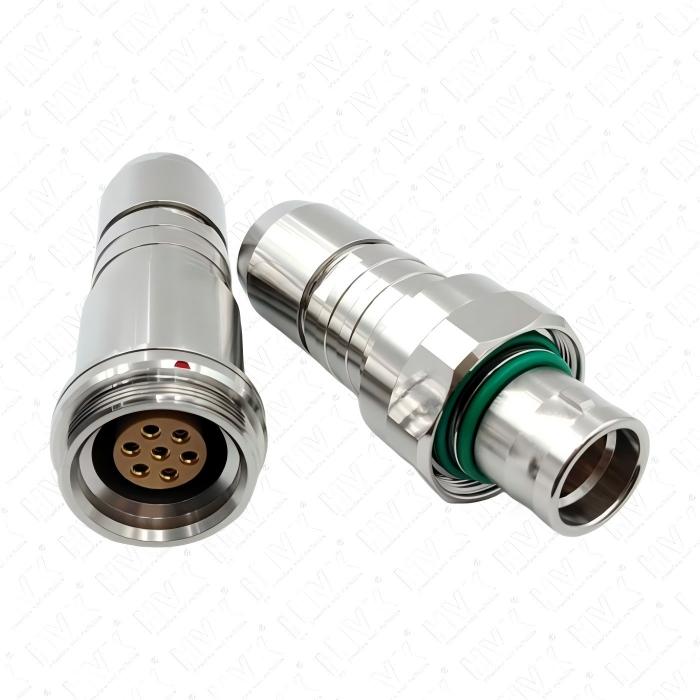

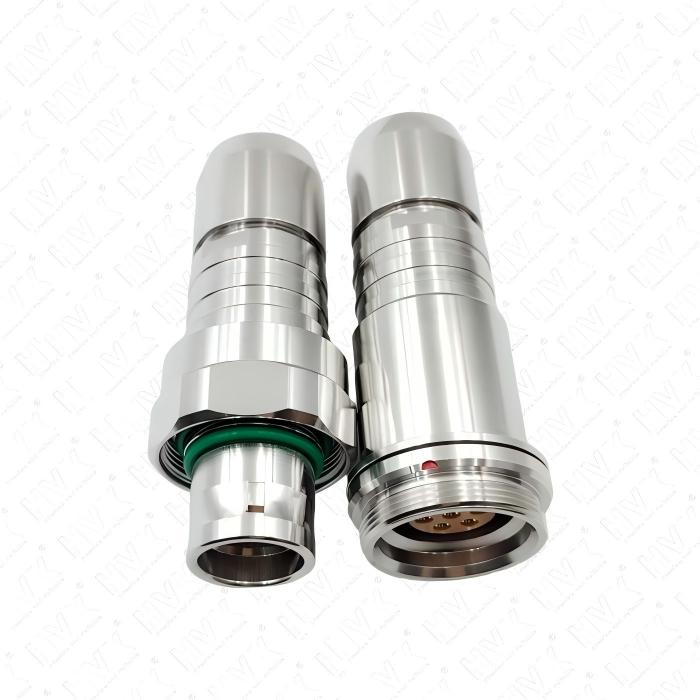

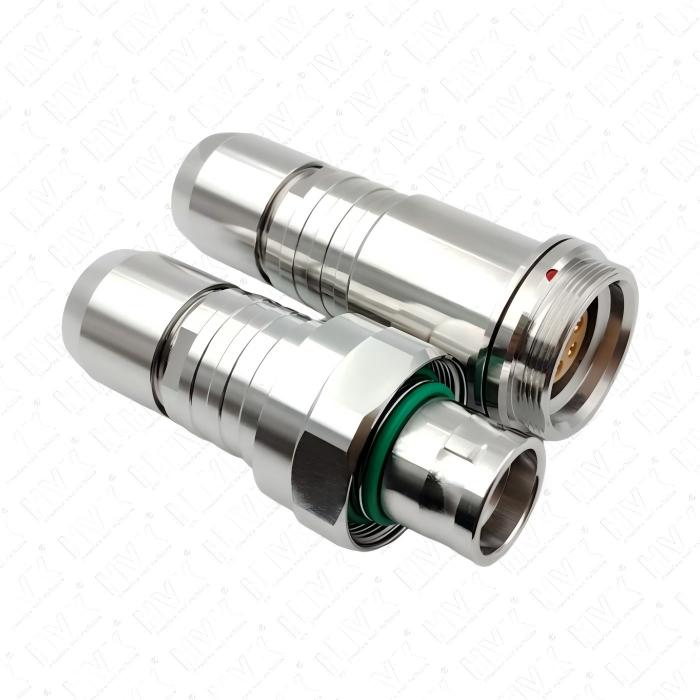

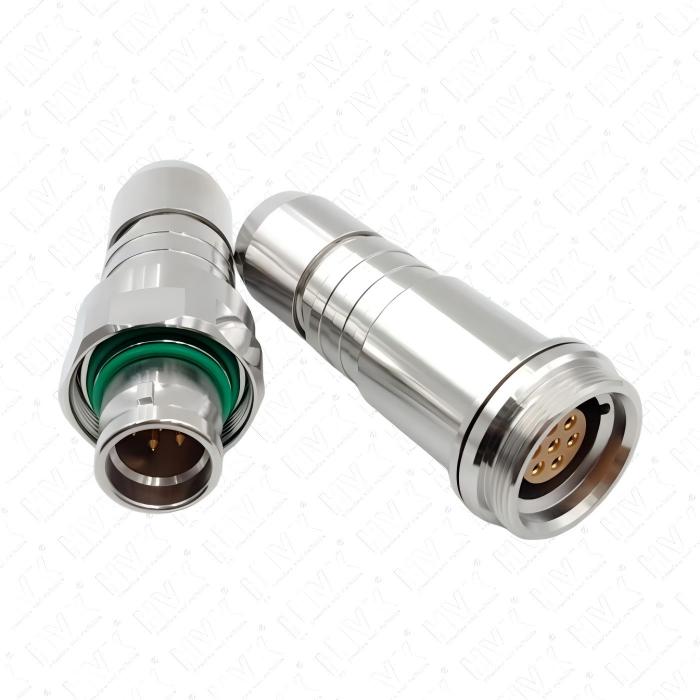

"无磁航空插头"（Non-magnetic / Non-ferrous Aerospace Connector）在工程中常被理解为"对磁场环境无扰动"，但严格来说它并非绝对零磁场干扰，更准确的定义是磁化率极低、无铁磁性、剩磁可忽略不计，在通电状态下仍会通过载流导体产生微弱的磁场（这是物理定律决定的安培环路场，而非材料磁性所致）。理解这一点对MRI、量子实验、航天器磁测等超敏感场合至关重要。

所谓"无磁"，指的是插头壳体、接触件、紧固件及镀层全面剔除了铁（Fe）、镍（Ni）、钴（Co）等铁磁性或强顺磁性元素。典型无磁航空插头采用钛合金（Ti-6Al-4V）、无磁黄铜（CuZnSn系，Fe<0.05%）、铍铜（BeCu，严格控Fe/Ni）、316L非磁性不锈钢（经固溶处理，磁导率μr≈1.005～1.02，远低于普通430不锈钢的μr>500），绝缘体用PTFE或PEEK，镀层只用高纯金或特定无磁银，禁用镍底层。这类材料的体积磁化率χ_v通常要求<1×10⁻⁵～5×10⁻⁶，相对磁导率μr≈1±0.001，置于强外磁场（如3T MRI）中几乎不被磁化，撤去外场后剩磁Br<0.1～1 nT（地球磁场约50μT=50000nT），对周围磁场均匀性的扰动在多数精密应用中可忽略。

但它不能完全消除以下几类"磁场干扰"：

一、载流导体产生的静磁场（Biot-Savart场）——这是最容易误解的一点。无磁插头通直流或大交流电流时，插针、接触簧片本身就是载流导线，会按毕奥－萨伐尔定律在其周围产生环形磁场。电流越大（如电源或功率信号引脚通过数十安培），该磁场越强。此磁场与材料磁性无关，是无磁连接器也必然存在的"本征干扰"。在极低场实验（如SQUID磁强计、原子钟）中，即便使用无磁插头，也需通过绞线对（Twisted Pair）使相邻导线电流方向相反、磁场互相抵消，或将线束走线远离敏感磁传感器。

二、交流电流感生的涡流与外磁场变化感生的涡电流——若插头附近存在交变磁场（如MRI梯度线圈、邻近大电流母线），无磁金属壳体（铜、钛、铍铜）中仍会感应出涡流，涡流本身产生次生磁场，可能轻微扭曲原场的时空分布。优质无磁插头会将壳体做成分瓣或开槽结构以打断涡流回路，但无法100%消除，尤其在kHz～MHz频段仍需评估。

三、残余磁性杂质与加工引入的微弱磁化——"无磁"是相对于应用阈值而言的。若材料冶炼时Fe/Ni杂质控制不严（如某些标称无磁的黄铜含Fe达0.2%），或加工中使用含铁工装导致表面渗铁、受强磁化场（>3T）后产生极微弱剩磁，实测残磁可能从<0.1nT升至数nT。对于量子计算（要求<0.01nT）或高精度空间磁测（磁通门传感器分辨率0.1nT），这种"低但非零"的残磁仍需在器件级逐只检测，仅看铭牌"无磁"不够。

四、镀层中的隐性镍问题——很多普通航空插头先镀镍打底再镀金，镍层虽薄（1～3μm）但具铁磁性，在3T场中可产生可测磁矩，使插头成为MRI伪影源。真正符合无磁要求的航空插头须取消镍底层，直接镀金于铜合金基体或采用脉冲镀金增厚至2.5μm以上覆盖针孔，这点常被采购忽视而导致"买了无磁壳但有磁镀层"的陷阱。

在航空与航天应用中，无磁插头的核心价值更多体现在磁洁净（Magnetic Cleanliness）要求——如卫星搭载的磁通门磁强计、恒星敏感器标定区、磁力探测无人机机身互联，要求整机漏磁<0.1～1nT。此时除选无磁连接器外，还需配合退磁处理（Demagnetization）、远离磁传感器安装、使用非磁性紧固件（Ti或Monel）及无磁电缆（镀银铜线，无镍屏蔽编织改用蛇皮铜带或特殊编织），并进行整星级磁平衡测试。部分航天项目要求连接器供应商提供每批次的剩磁测试报告（Fluxgate Magnetometer测量），而非仅出具材质证明。

综上，无磁航空插头的正确理解是：本体材料无铁磁性、在外磁场中不产生可测磁化、撤场后剩磁趋近于零，因而不会造成铁磁畸变或磁滞干扰；但因载流和电磁感应，它无法消除电流产生的静磁场和交变场感生的次生场。在选型与使用时，若应用场景为普通航空电子机柜（非磁测用途），无磁插头已足够消除材料磁性带来的磁场不均匀问题；若为MRI射频线圈馈线、低温量子比特控制线、卫星磁测载荷互联，则须进一步确认：①无镍底层镀金；②提供残磁测试数据（典型<1nT）；③配套绞线走线或磁屏蔽设计以抵消工作电流磁场。只有这样，才能真正发挥"无磁"连接在磁敏感系统中的价值。
