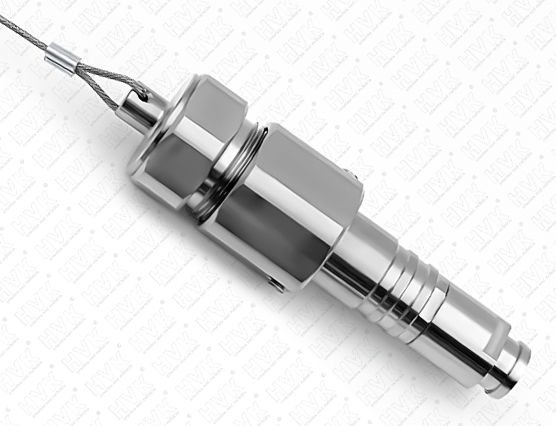

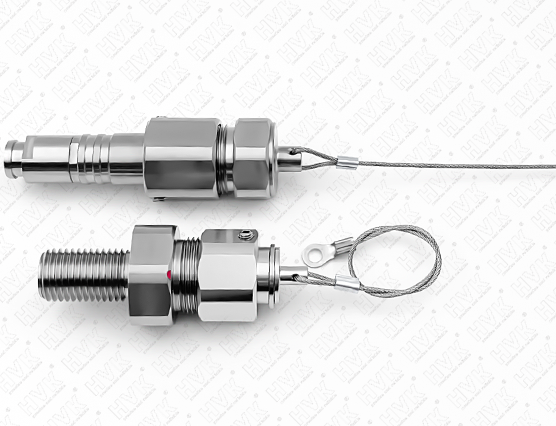

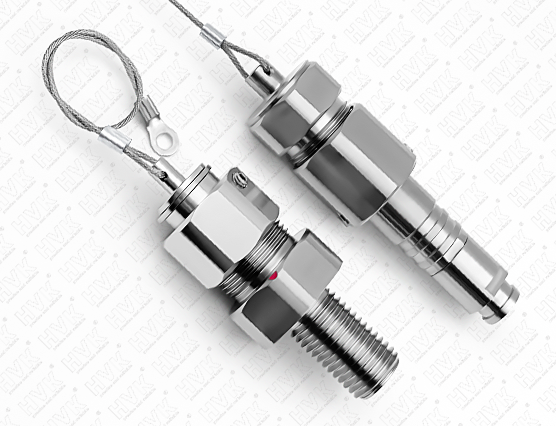

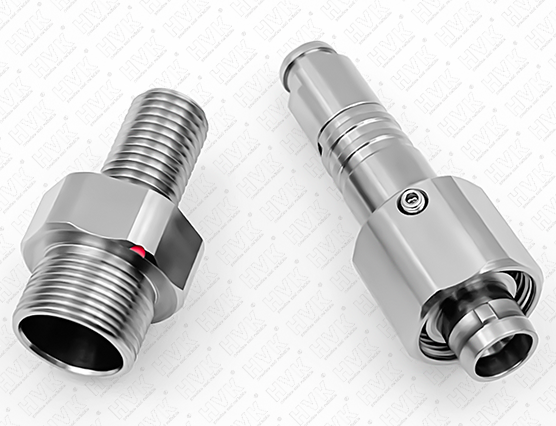

无磁航空插头之所以成为强磁场精密设备的“标配”，核心在于它彻底切断了磁性干扰的传导路径，将连接器从“潜在干扰源”转化为“信号纯净度的守护者”。在核磁共振（MRI）、粒子加速器、高精度惯性导航及超导量子计算等极端磁场环境中，任何微小的磁性杂质都可能导致设备失准甚至灾难性故障。无磁航空插头通过材料革命与结构优化，为精密设备构筑了一道无形的“磁屏蔽墙”。

一、材料层面的“去磁化”革命

传统航空插头依赖钢制外壳和铜合金接触件，这些材料在强磁场下会诱发涡流效应或磁滞损耗，产生热量并扭曲磁场分布。无磁航空插头则采用钛合金（Ti-6Al-4V）、铍铜（BeCu）或特种不锈钢（如316L）替代普通钢材。钛合金具有极低的磁导率（μr≈1.00005），几乎不对磁场产生扰动；铍铜虽有一定导电性，但通过特殊时效处理可降低剩磁。更关键的是，绝缘材料摒弃了含铁填料的尼龙或PBT，改用PEEK（聚醚醚酮）、PTFE（聚四氟乙烯）或陶瓷，这些材料不仅绝缘性优异，且在强磁场下不会磁化或产生涡流。这种全链路的无磁化设计，确保了连接器本身不会成为磁场畸变的“元凶”。

二、结构设计的“零涡流感”优化

强磁场环境中，交变磁场会在导电材料中感应出涡流，导致发热和能量损耗。无磁航空插头的结构设计必须遵循“最小化闭合回路”原则。例如，插针排列采用非对称布局，避免形成连续的环形导体；外壳接缝采用激光焊接而非铆接，消除因接触不良产生的微电弧；内部绝缘体设计为镂空或栅格结构，减少材料用量同时维持机械强度。对于高频信号传输，采用同轴结构并严格控制阻抗匹配，防止信号反射与磁场耦合。此外，插拔机构的弹簧和卡扣也需特殊处理，如使用非晶态合金或陶瓷涂层，确保在强磁场下仍能顺畅操作。

三、接触界面的“低噪声”信号处理

精密设备对信号完整性要求极高，无磁航空插头必须在接触界面实现“原子级”的纯净连接。接触件表面采用镀金或镀钯镍处理，金层厚度通常≥1.27μm，以降低接触电阻并保证长期稳定性。更关键的是，接触点的几何形状经过精密计算，如采用球面-锥面配合或线接触设计，确保接触压力均匀分布，避免因应力集中导致的微观形变。对于微弱信号传输，还会在接触件内部集成屏蔽编织网或铁氧体磁珠，抑制高频噪声的耦合。这种“硬件级”的信号净化能力，是普通航空插头无法企及的。

四、环境适应性的“极端工况”验证

无磁航空插头的性能必须在模拟极端环境中得到验证。例如，MRI设备要求连接器在3T甚至7T的静磁场下连续工作数年，且温度变化范围宽达-40℃至+85℃。为此，产品需通过磁屏蔽效能测试（如IEEE 299标准）、热循环测试（-55℃~125℃, 1000次循环）及振动冲击测试（如ISTA 3A）。部分高端型号还会进行中子辐照测试，确保在核磁环境下的长期稳定性。这些严苛的测试标准，确保了连接器在强磁场精密设备中的绝对可靠性。

五、应用场景的“不可替代性”

无磁航空插头的价值在以下场景中得到极致体现：

• 医疗MRI：患者监测线缆、梯度放大器连接，任何磁性杂质都会导致图像伪影。

• 粒子加速器：束流诊断系统，连接器需在强辐射与磁场下保持信号纯净。

• 量子计算：超导量子比特读取线路，连接器需实现mK级低温下的无磁连接。

• 惯性导航：光纤陀螺仪，连接器需抵抗地磁场干扰，确保导航精度。

  在这些领域，无磁航空插头不是“锦上添花”，而是“雪中送炭”的必备组件。

六、选型与使用的“专业门槛”

选择无磁航空插头时，需注意以下细节：

• 磁导率测试报告：要求供应商提供第三方检测报告，确保μr<1.05。

• 温度系数匹配：不同材料的CTE差异可能导致低温下松动，需选用CTE匹配的组件。

• 清洁度控制：安装前需用异丙醇擦拭，去除指纹等有机残留，防止碳元素在磁场下磁化。

• 扭矩控制：紧固时需使用扭矩扳手，避免因过紧导致螺纹变形或接触不良。




总结

无磁航空插头适配强磁场精密设备，是一场从原子结构到系统集成的全面技术攻坚。它通过材料去磁化、结构涡流抑制、接触界面优化及极端环境验证，为精密设备提供了“零干扰”的连接解决方案。在追求极致信号纯净度与磁场稳定性的今天，无磁航空插头已成为高端科研与医疗装备不可或缺的核心部件，其技术壁垒之高，使得只有少数掌握材料科学与精密制造的企业才能涉足这一领域。
