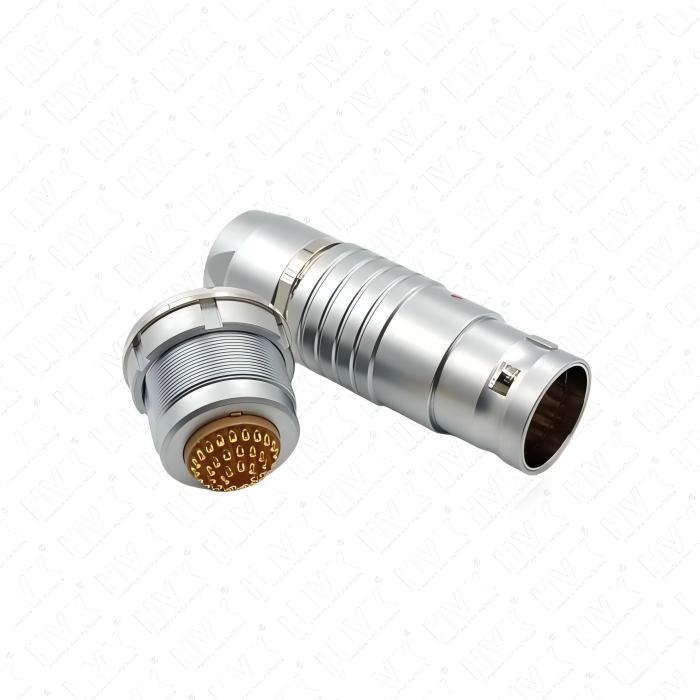

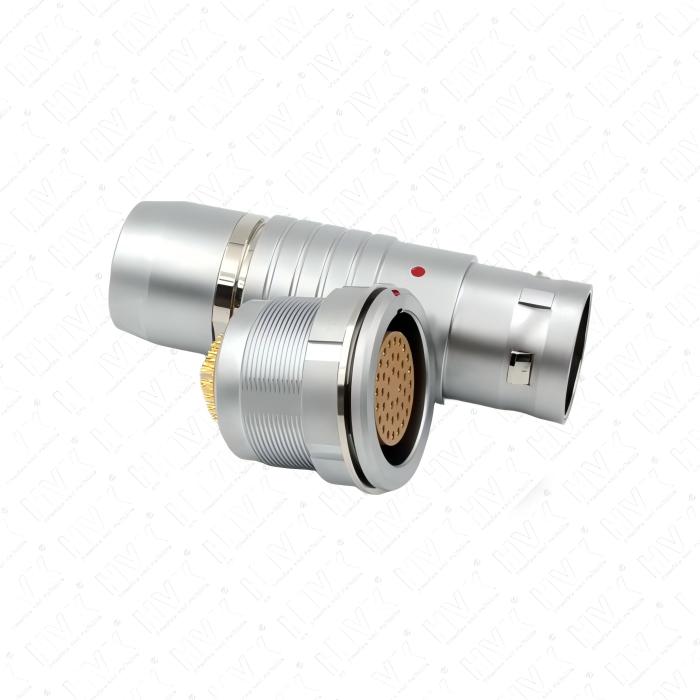

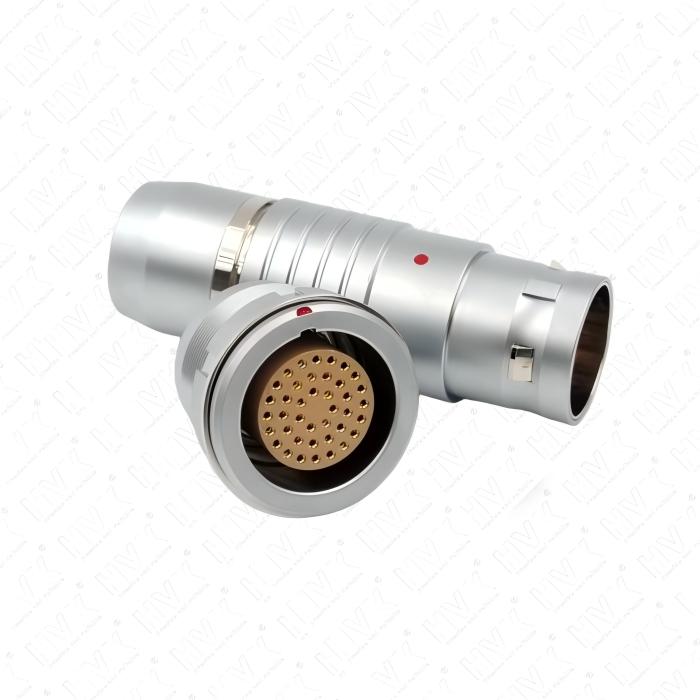

金属圆形航空连接器（如 MIL-DTL-38999 / GJB599 系列）插头与插座之间的“接触压力”，在工程语境里通常指接触件法向力（Normal Force），也就是插合后插孔弹性元件（冠簧、线簧、双曲线簧）压在插针上的正向力。它不直接写进图纸的“装配扭矩”里，而是隐藏在接触电阻、单脚分离力、振动瞬断这三项可测指标背后。行业没有一条“所有航空连接器统一必须等于 XX N”的死规定，但有一套由材料、结构、标准共同锁定的合理区间。
法向力的典型量级：对镀金小型信号接触件（22D#、20#），单点法向力通常落在 0.35～1.5 N（350～1500 mN） 之间。ISO 60512-5 及军工配套设计经验给出的底线是 ≥350 mN，否则微动磨损（fretting）会在振动环境下让接触电阻爬升到不可接受的程度； 冠簧/双曲线插孔因多点接触，单瓣正向力常取 60～120 gf（0.6～1.2 N），整孔综合夹持力（分离力）则叠加到数牛顿。 线簧（双曲面）插孔因 15° 夹角多丝接触，单丝法向力可低至 0.5 N 左右，但总接触压力分布更均匀，抗振优于普通针孔。普通民用圆形航空插头（非军规）的冠簧接触压力常标 1～5 N/点，双曲面弹簧插孔标 50～100 gf（0.5～1 N） 稳态值。
从“分离力”反推接触压力是航空连接器行业的通用做法——直接测法向力要剖切接触件，工程上不可行。标准操作是用规定重量砝码的标准插针（直径取阳件下限 -5 μm）检验阴件夹持能力，单脚分离力 ≈ 法向力 × 摩擦系数 × 接触点数 的宏观表现。圆针孔对的总分离力一般控制在单脚分离力上限之和的 2 倍内；总分离力超过 50 N 时人工插拔已相当困难，所以 GJB599 的 22D# 接触件保持力（轴向防退）45 N、20# 67 N、16# 111 N，这些是“接触件不从绝缘体退出”的保持力，不是插拔分离力，不能混为一谈。 插拔单脚插入力通常 3～25 N/针，拔出力 1～10 N/针，多针总插拔力 ≤500 N 为人工操作上限。
不同接触件结构的压力逻辑不同：
冠簧（Crown spring）：8～12 瓣铍铜片，径向过盈 0.03～0.08 mm，单瓣正向力 60～120 gf，整孔综合保持力 ≥500 gf（约 5 N），插拔力 30～100 N 按需调。过盈太小振动松脱，太大插针卡死。
线簧/双曲线：15° 排列线簧丝形成双曲面，允许插针 ±0.5 mm 偏移仍保接触，法向力单丝约 0.3～0.8 N，但多点并联使等效接触压力稳定，振动下瞬断 ≤1 μs。
普通弹簧针孔：单点法向力若低于 300 mN，在 20～2000 Hz、980 m/s² 振动下接触电阻波动会超过初始值 15%（AIR 6032 红线），故军规件极少用单点 <350 mN 的设计。
标准与工况的约束：
MIL-DTL-38999 / GJB599A：不写“法向力 = X N”，但通过接触电阻（22D# ≤125 mΩ、20# ≤5 mΩ 级）和振动冲击（300g 冲击、49.5 grms 随机振动、瞬断 ≤1 μs）反向锁定法向力必须够。实践中 38999 Ⅲ 系列 22D# 实测单针法向力 0.4～0.6 N，20# 约 0.6～0.9 N。
镀层决定下限：镀金界面建议法向力 50～100 gf（0.5～1 N）；镀锡界面为抗磨损腐蚀需 ≥150 gf（1.5 N）。正向力不是越大越好——超过 150 gf 摩擦磨损加剧，500 次插拔后镀层易露铜。
振动/高空/盐雾工况：法向力需保证在 -65～+200℃ 热循环后不松弛，故铍铜时效态（C17200 TM06）是航空插头首选，弹性衰减率 500 次插拔后 <10%。
选型与验收时的可执行判据（不必直接测法向力）：
测单脚分离力：22D# 信号针分离力通常 0.5～2 N，低于 0.3 N 即判接触压力不足；
测插合态接触电阻并做振动监测：20～2000 Hz 扫频中阻值漂移 >15% 初始值 → 法向力不达标；
查接触件规格书是否标“Normal force 0.4 N min”或“Crown spring 60 gf/tine”；
冠簧件查径向过盈量 0.03～0.08 mm、瓣数 8～12，这两项直接决定法向力。
一句话：金属圆形航空连接器插头-插座接触压力（法向力）的“要求”是——镀金信号接触件单点 ≥0.35 N、典型 0.5～1.2 N，冠簧整孔分离力 ≥5 N，总插拔力人工上限 50 N；压力由接触电阻+振动瞬断标准反向锁定，而非凭空指定一个 N 值。把分离力、过盈量、簧片结构三者对着标准曲线核一遍，比死记某个数字更靠谱。
