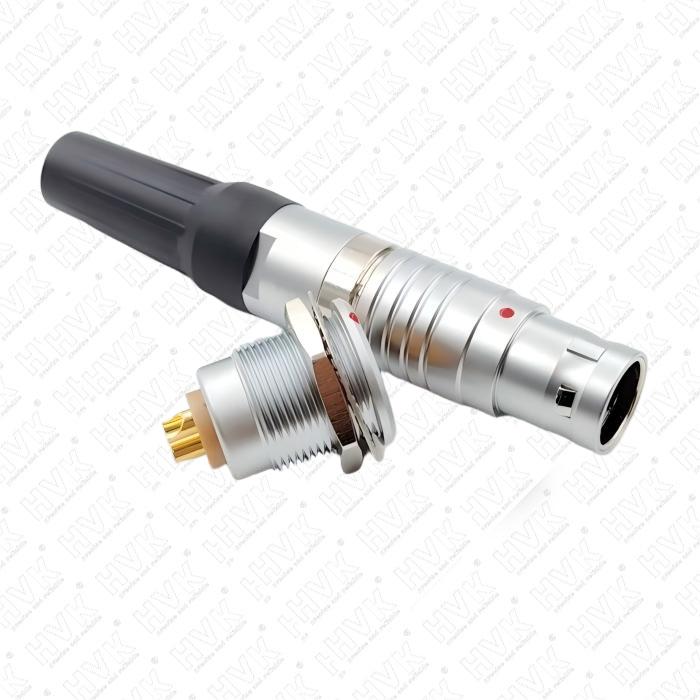

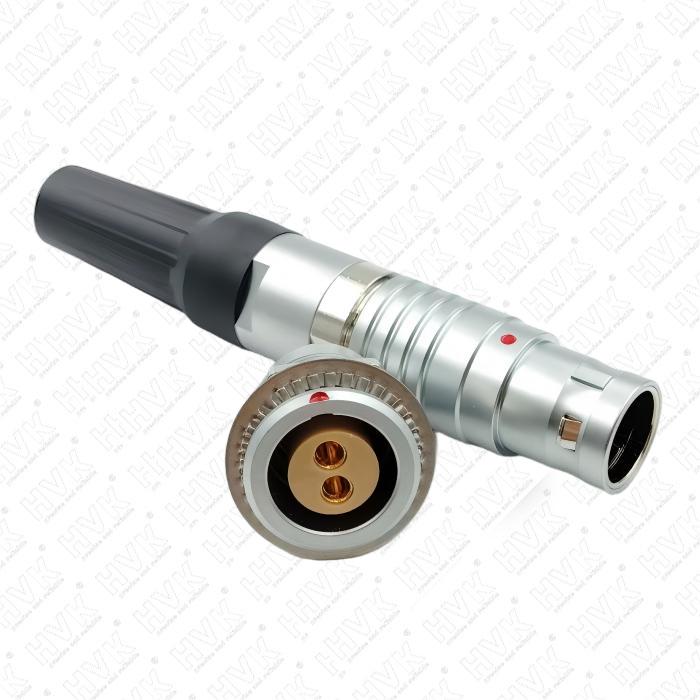

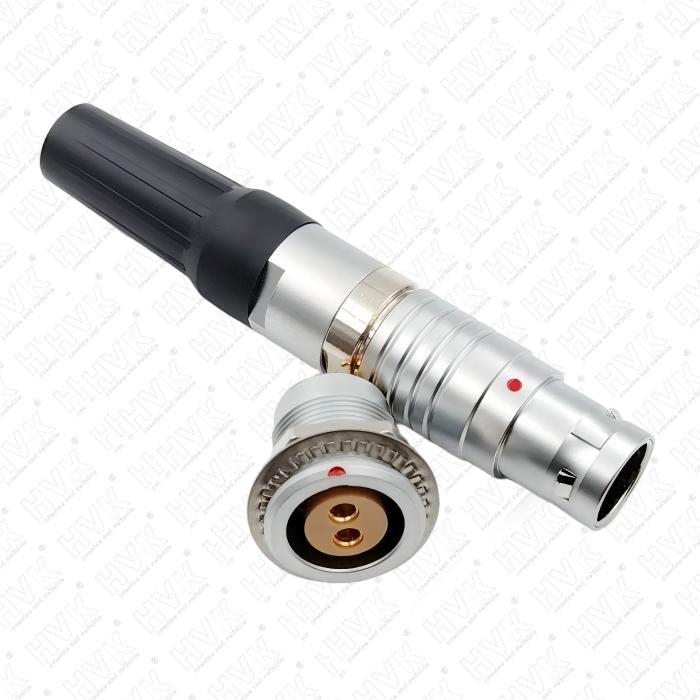

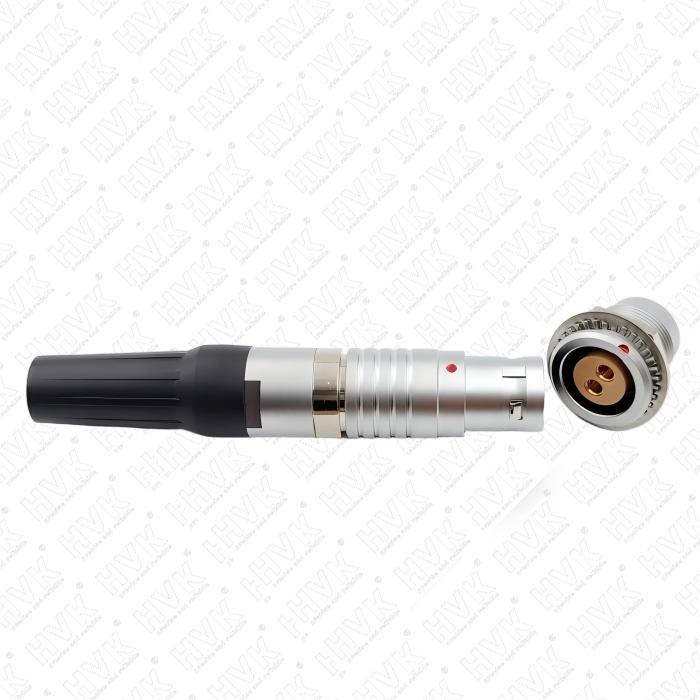

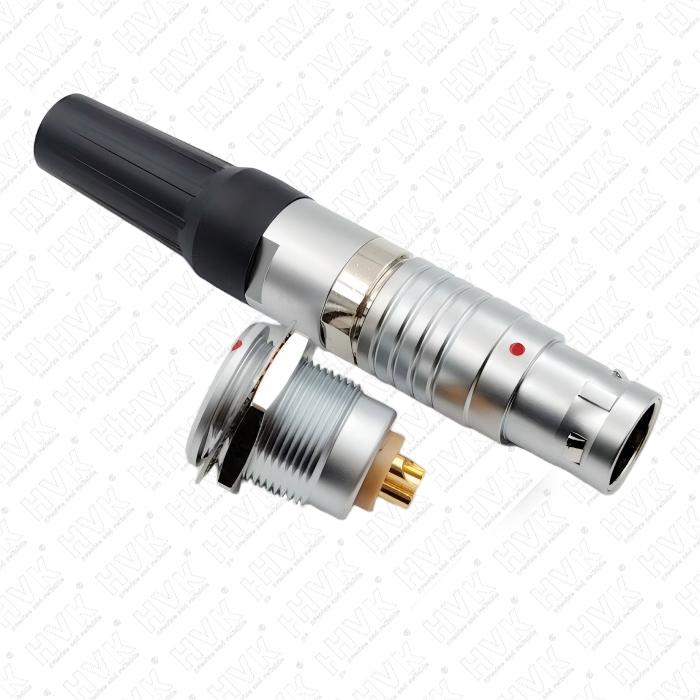

高功率密度设备的普及，正在把推拉自锁连接器从“单纯的电气接口”逼成“热管理的短板”。当一台伺服驱动器、激光雷达或机载计算单元把上千瓦功率塞进巴掌大的腔体，电流密度从每平方毫米几安飙升到十几安，连接器不再只是传输能量的通道，它本身就成了热源。而推拉自锁结构——这种以“紧凑、盲插、抗振”著称的连接方式，恰恰在空间上最局促、在散热上最被动。这种矛盾，让热流密度、接触电阻与热循环寿命成为悬在连接器工程师头上的三把利剑，也重新定义了高功率场景下连接器的散热设计逻辑。

热流密度的飙升是首要挑战。传统推拉自锁连接器（如LEMO、ODU、广濑类似系列）的设计初衷是信号传输或小电流供电，接触件直径多在0.5–2mm，绝缘体采用PPS、PEEK等工程塑料，外壳多为铝合金或不锈钢。这种结构在1–3A/芯的工况下，热量尚可通过辐射和对流缓慢耗散。但在高功率密度设备中，单芯电流常突破10A，甚至达到20–30A（如电动汽车快充模块、5G基站AAU），对应的热流密度从传统的几W/cm²暴涨至数十W/cm²。问题在于，推拉自锁连接器的紧凑结构天然限制了散热路径：插合后的界面间隙极小（通常<0.5mm），空气对流几乎停滞；外壳与设备面板紧密贴合，传导散热受阻；内部绝缘体包裹接触件，形成热屏障。更致命的是，推拉机构本身的“自锁”特性要求一定的配合紧度，这进一步压缩了界面间的微小气隙，让本就微弱的空气导热通道几乎被封死。当热流密度超过绝缘体和接触件的耐受极限（如PEEK长期使用温度约250℃，但局部热点可能更高），塑料会软化变形，导致绝缘性能下降甚至短路；金属接触件会因高温退火而硬度降低，影响插拔寿命。因此，散热设计的第一要务，是在不破坏推拉自锁结构紧凑性的前提下，为热量找到新的逃逸通道。

接触电阻的热效应在高功率场景下被急剧放大。根据焦耳定律（Q=I²Rt），热量与电流平方成正比，与电阻成正比。推拉自锁连接器的接触电阻虽小（通常毫欧级），但在大电流下，微小的电阻增量都会导致显著的温升。例如，一个接触电阻为1mΩ的连接器，在10A电流下发热功率为0.1W；若因振动、氧化或磨损导致接触电阻升至5mΩ，发热功率将飙升至0.5W——这在紧凑空间内足以引发局部过热。而高功率密度设备的运行环境往往加剧了这一问题：设备内部的强振动（如车载、机载）会导致接触界面微动磨损，形成新的氧化层，增加接触电阻；频繁的通断电（热循环）会引起材料热胀冷缩，改变接触压力，进而影响接触电阻；高电流产生的磁场还可能引起邻近效应，改变电流分布，间接影响电阻。更棘手的是，推拉自锁连接器的接触界面通常位于插合面深处，一旦因接触电阻过大导致过热，热量难以快速导出，容易形成“热积累—电阻增大—更热”的正反馈循环。因此，散热设计必须与低接触电阻设计协同进行：一方面通过优化接触件结构（如采用冠簧、线簧等弹性接触结构）、提高表面光洁度、使用贵金属镀层（如金、银）来降低初始接触电阻；另一方面，需要通过材料选择和结构设计，确保接触界面在高温下仍能保持稳定的接触压力，避免因热膨胀导致接触松弛。

热循环寿命成为衡量连接器可靠性的核心指标。高功率密度设备往往不是恒定功率运行，而是处于频繁的启停、负载波动状态，导致连接器经历周期性的加热和冷却，即“热循环”。每一次热循环，连接器内部的金属接触件、绝缘体、外壳都会因材料热膨胀系数（CTE）的差异而产生热应力。例如，铜合金接触件与PEEK绝缘体的CTE差异可达数倍，在-40℃至+125℃的宽温范围内，这种差异会导致界面产生剪切应力，可能引起微裂纹、镀层剥落或接触件松动。对于推拉自锁连接器，这种热应力尤为危险：推拉机构的锁紧结构（如卡爪、弹簧）对尺寸变化非常敏感，热膨胀可能导致锁紧力下降，甚至意外解锁；而反复的应力作用会加速材料疲劳，缩短机械寿命。更隐蔽的是，热循环会加剧“热蠕变”——塑料绝缘体在高温下长期受力会发生缓慢的塑性变形，导致接触件保持力下降。传统推拉自锁连接器的寿命测试（如插拔500次、振动测试）往往未充分考虑热循环的影响，但在高功率场景下，热循环寿命可能比机械寿命更关键。因此，散热设计不能只关注稳态温升，还必须考虑瞬态热冲击和热循环下的结构稳定性，例如通过选用CTE匹配的材料、优化结构应力分布、增加热缓冲设计（如弹性垫片）来吸收热变形。

面对这些挑战，高功率密度设备对推拉自锁连接器的散热设计提出了全新的技术路径。首先是材料革新：接触件从传统的铜合金转向高导热铜材（如铜铬锆合金，导热系数提升30%以上），绝缘体从PPS转向导热改性PEEK（添加氮化硼、氧化铝填料，导热系数从0.3 W/m·K提升至1–5 W/m·K），外壳采用铝合金并做阳极氧化处理（既绝缘又增强导热）。其次是结构重构：在保持推拉自锁核心功能的前提下，通过微型化散热鳍片（集成在外壳表面）、内部热管（嵌入绝缘体）、轴向导热槽（沿插合面方向）等设计，构建三维散热网络；优化接触件布局，避免热源集中，例如采用“功率芯+信号芯”交错排列，利用信号芯作为热隔离带。再次是界面强化：通过精密加工提高接触面光洁度（Ra<0.8μm），采用纳米复合镀层（如金-石墨烯复合镀层）降低接触电阻并提高耐磨性；在插合面引入柔性导热界面材料（如导热硅胶垫），填补微观气隙，增强界面导热。最后是仿真驱动：利用多物理场仿真（电热耦合、热应力耦合）在设计阶段预测热分布、热应力和热变形，优化散热路径和结构参数，避免“试错式”开发。例如，通过仿真发现某型连接器的热点位于插合面深处，可针对性地在对应位置增加导热通道或调整材料分布。

高功率密度设备对推拉自锁连接器的散热挑战，本质上是“小空间、大能量、高可靠”三者之间的矛盾。它要求散热设计从“被动适应”转向“主动协同”，从单一的电性能或机械性能优化，转向电-热-力多物理场的综合平衡。未来的推拉自锁连接器，将不再是简单的“插拔接口”，而是一个集成了散热通道、热应力缓冲、智能温控（如内置温度传感器）的微型热管理系统。对于设备厂商而言，选择连接器时不能仅看电流额定值，更要关注其热阻参数（℃/W）、热循环寿命（如1000次循环后性能衰减率）以及在高功率密度下的温升测试报告。只有理解了这些新挑战，才能在紧凑与功率、性能与可靠之间找到最佳平衡点，让推拉自锁连接器在高功率密度时代继续发挥其不可替代的作用。
